電動機繞組和外殼之間的絕緣對于電動機的安全運行非常重要。絕緣不良將對電動機的輸出功率產生輕微影響，在嚴重的情況下，將無法打開電源，并可能對操作人員造成電擊。

1.測量項目

對于鼠籠式電動機，您需要測量定子繞組和通往機殼的繞組之間的絕緣電阻（通常稱為“接地”）。對于繞線轉子電動機，除了上述測量之外，還必須測量轉子繞組。每個繞組和外殼之間的絕緣測量；對于多速多繞組電動機，必須逐個測量每個繞組之間以及每個繞組與外殼之間的絕緣電阻。對于普通的中小型直流電動機，必須分別測量電樞?；芈防@組，串聯繞組和并聯繞組之間以及底盤和滑環之間的絕緣電阻。

2.使用測量儀器

對于低于500V的低壓電動機，您需要使用500V兆歐表或數字兆歐表。對于500至1,000V的電動機，您需要使用1,000V兆歐表或數字兆歐表。 1000V歐姆表塊。

3.測量方法

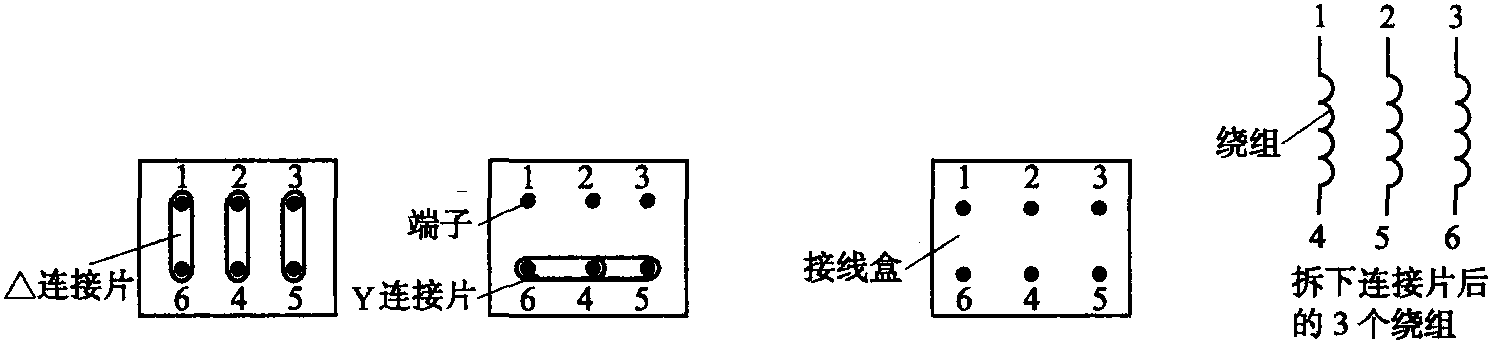

以三相交流異步電動機為例。如果接線盒沒有損壞，請拆下3個△/Y連接部分，并分開3個繞組，使它們獨立。如圖8-2（a）所示，對于不帶接線盒直接連接的電動機，在△連接的情況下，三個繞組點必須始終彼此敞開。 -結尾。如果是Y型連接，則需要打開連接的中心點，以使三個繞組彼此分離并變得獨立。此時，應注意標記連接方法，以便易于識別何時恢復連接，如圖8-2（b）所示。

（a）拆下連接部件并分離3個繞組。

（b）三個繞組直接分開

圖8-2使三個繞組彼此獨立

在執行任何特定的測量之前，您需要熟悉儀表的正確使用方法，以確保儀表不準確或損壞儀表。以兆歐表為例。首先，您需要連接兩根測量線（測試筆），校正指針的讀數，順時針輕輕搖動手柄，儀表頭上的指針應移至“∞”位置。兩條測量線的方向相同，時針輕輕搖動手柄時，儀表頭上的指針應指向“ 0”。

在正式測量中，用于連接兆歐表“地”的測量線應連接到電動機的外殼，而其他測量線應依次連接到被測繞組。然后均勻搖動手柄（120轉/分鐘為宜），搖動時間應至少為1分鐘。指針穩定后，顯示的值就是繞組對地的絕緣電阻值。

可以使用繞組上的6個引出連接器來測量繞組之間的絕緣電阻值。將兆歐表的兩條測量線連接到兩個繞組的引線接頭，并依次測量它們之間的絕緣電阻。

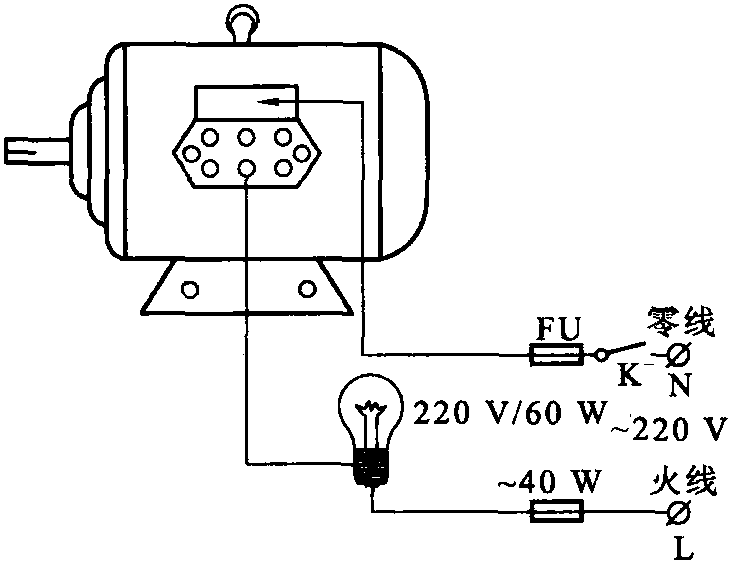

如果沒有兆歐表或數字絕緣電阻測試儀，則還可以使用220V主電源和燈泡對500V以下的電動機進行粗略測試。測試電路如圖8-3所示。燈泡不亮（燈絲不是紅色）。這意味著絕緣良好，燈泡越亮，絕緣越差。

圖8-3燈泡測試電路

4.絕緣電阻值

電動機繞組和殼體之間的絕緣電阻與電動機的容量沒有直接關系，但與工作電壓有關。在實際應用中，對于額定電壓為500 V或更低的低壓電動機，每個繞組與每個繞組的殼體之間的絕緣電阻應大于1MΩ，并且轉子繞組和滑環之間的工作電壓不得超過1MΩ。每伏特低。估計值為500Ω（例如500Ω/V）。實際測量結果為0.5?1MΩ時，應注意監測，小于0.5MΩ時應干燥。如果干燥后仍小于0.5MΩ，則必須進行額外的檢查并進行局部維修，或者打開電動機并相應地更換繞組。
