電動機調速原理與控制電路圖

圖1

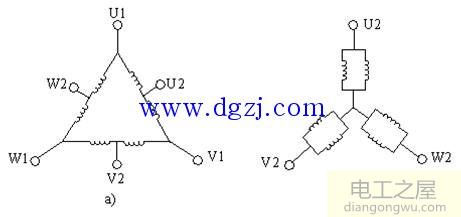

1. 2級電動機（鼠籠型三相交流異步電動機）

1.將兩級電動機U1V1W1連接到電源，U2V2W2打開，并且電動機為△如何更改連接極點（低速）

U1V1W1端子短路，U2V2W2端子電源為YY連接（高速）

請注意，在更改極數時，請更改相序，以使在更改極數和速度后電機的旋轉方向不會改變。

圖2

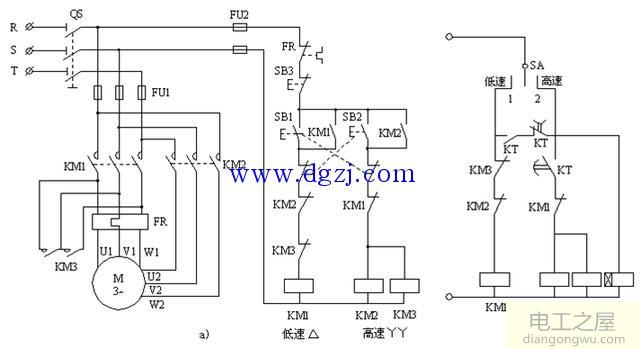

2.主電路：KM1主觸點形成三角形連接的低速連接方法。

KM2和KM3用于使U1V1W1端短路，并在U2V2W2端連接三相交流電源，以形成YY連接的高速連接。 3.控制電路

在圖a的電路中，SB1按鈕實現低速啟動和操作。按鈕SB2用于為KM2和KM3線圈供電，并設置自鎖功能以實現YY變速啟動和操作。圖b如果電路以高速運行，請先以低速啟動，然后以高速（YY）運行以減小啟動電流。

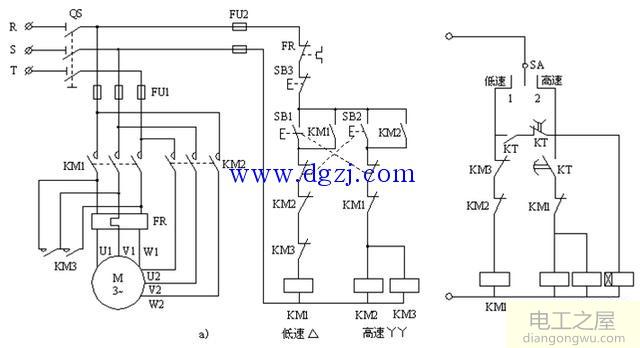

2級電機控制電路圖B

1.通過選擇開關SA→時間繼電器使其接近高速→時間繼電器KT線圈通電延遲→KM1線圈通電，電動機M以低速啟動。 KT延遲時間增加→KM1線圈關閉并復位→KM2和KM3線圈通電→電動機M通過YY連接高速運行。

2.選擇器開關SA低速閉合。 →KM1線圈通電，電機M低速旋轉。

3。當選擇器開關SA被閉合到0位置時，馬達停止工作。

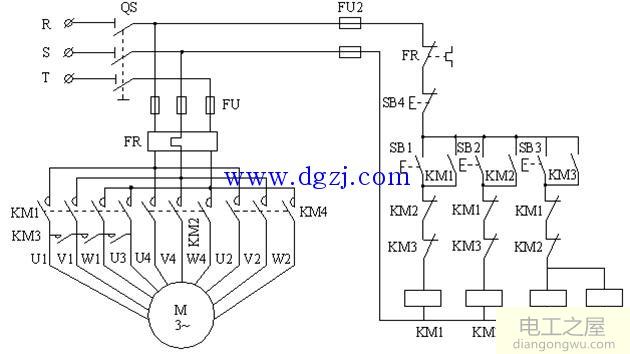

（2），三級電機控制

圖4

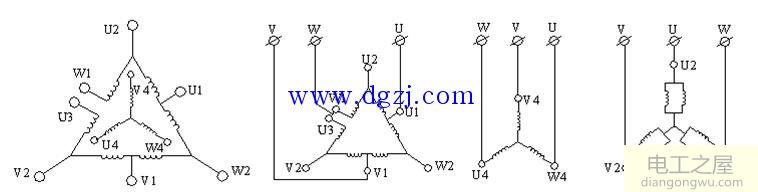

1.極點轉換原理

三級電動機定子具有兩組繞組，一組可以通過三角形連接和YY連接用作雙速繞組，另一組是通過Y連接的中速繞組。

2，主電路

KM1主觸點（4）形成低速連接，W1U3連接到W1點。

KM2的主觸點形成中速Y連接，此時斷開U3W1以避免交流電。

KM3和KM4的主要觸點形成高強度雙星連接（KM3形成點Y）。

控制電路

SB1用于KM1的啟停控制。

SB2用于KM2的啟停控制。

SB3用于KM3和KM4的啟停控制。
