現代電力電子技術對于傳統產業的轉型和高科技產業的創造都非常重要。特別是對于某些常用的電力電子模塊和組件，必須掌握它們，因?yàn)樗鼈兪请妱訖C(jī)保護電器和軟啟動電路的基礎。

（1）雙臂整流器模塊

功率電子整流器模塊是在并聯或串聯連接數百安培的整流電流IT（AV）和數千伏的耐壓后，將高功率整流二極管封裝在一個盒子中的產品。

（a）

（b）

（c）

（d）

圖3-1-1雙臂整流器模塊

通用的雙臂整流器模塊如圖3-1-1所示。圖3-1-1（a）是雙臂串聯模塊，圖3-1-1（b）是雙臂負并聯模塊，圖3-1-1（c）是雙臂正模塊。并行模塊圖3-1-1（d）是外觀尺寸圖。在圖3-1-1（d）中，“ +”表示將“ +”螺釘用作端子。 3×M5×12表示三個端子的螺釘直徑為5mm，長度為12mm，雙臂整流管通過這三個端子與外部電路連接，以實現各種電力電子技術功能。

雙臂整流管模塊有幾種型號，其參數如表3-1-1所示。

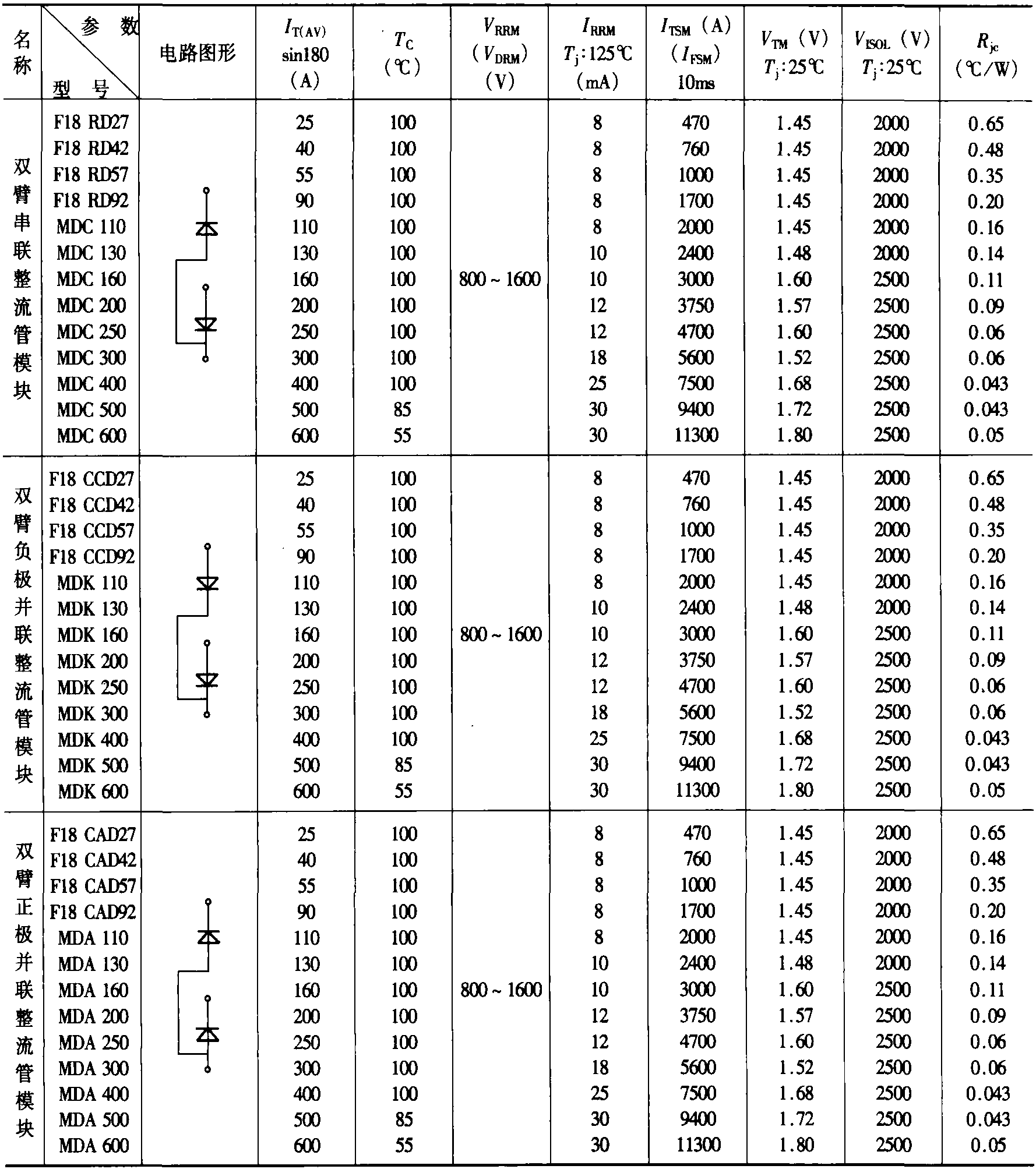

表3-1-1雙臂整流器模塊參數

有關模塊的應用示例的接線方法，請參見《電動機電子保護器與軟起動器應用指南》（機械行業報紙）。

（2）雙臂晶閘管模塊

兩個大功率晶閘管（幾百安培的額定電流）并聯或串聯在一起，形成橋電路的“雙臂”，這種新型器件稱為雙臂晶閘管模塊。

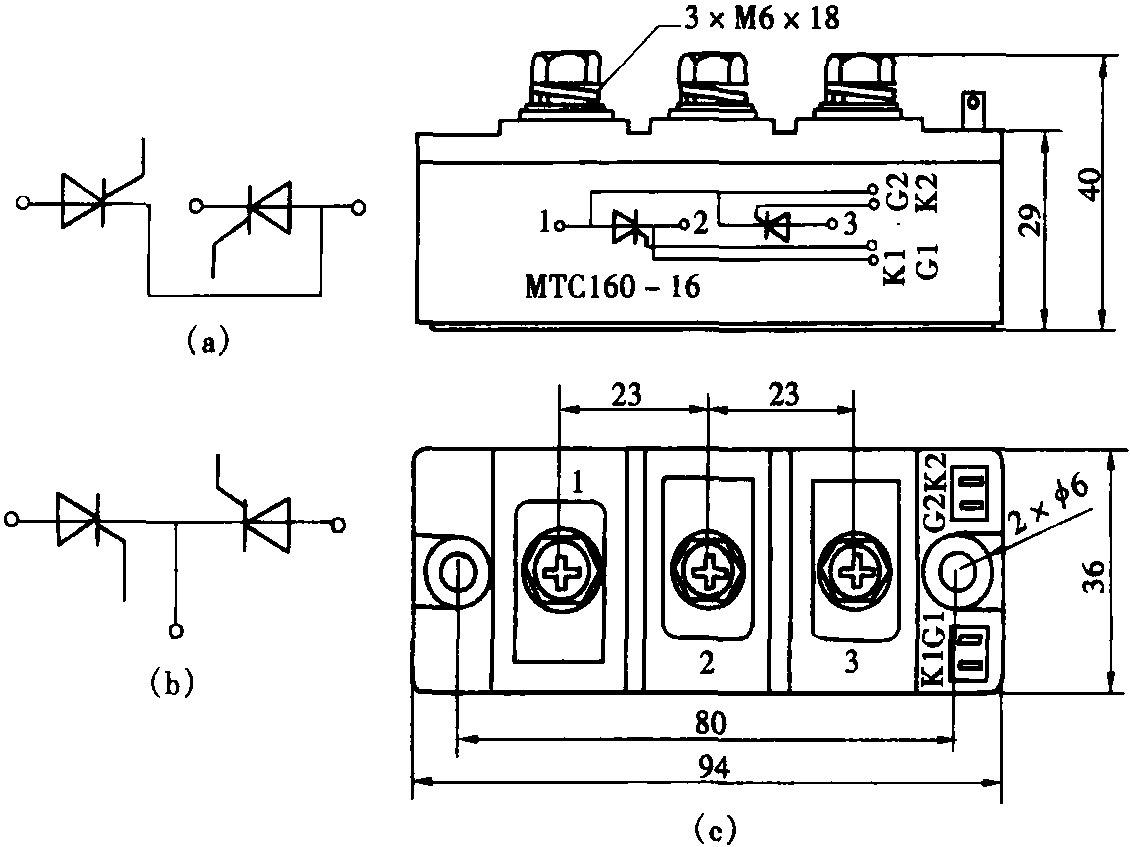

典型的雙向晶閘管模塊有兩種類型，串行和并行，如圖3-1-2所示。圖3-1-2（a）是雙臂串聯晶閘管模塊，圖3-1-2（b）是雙臂負并聯晶閘管模塊，圖3-1-2（c）是概覽。有關尺寸圖，請參閱參數表3-1-2。

圖3-1-2雙臂晶閘管模塊

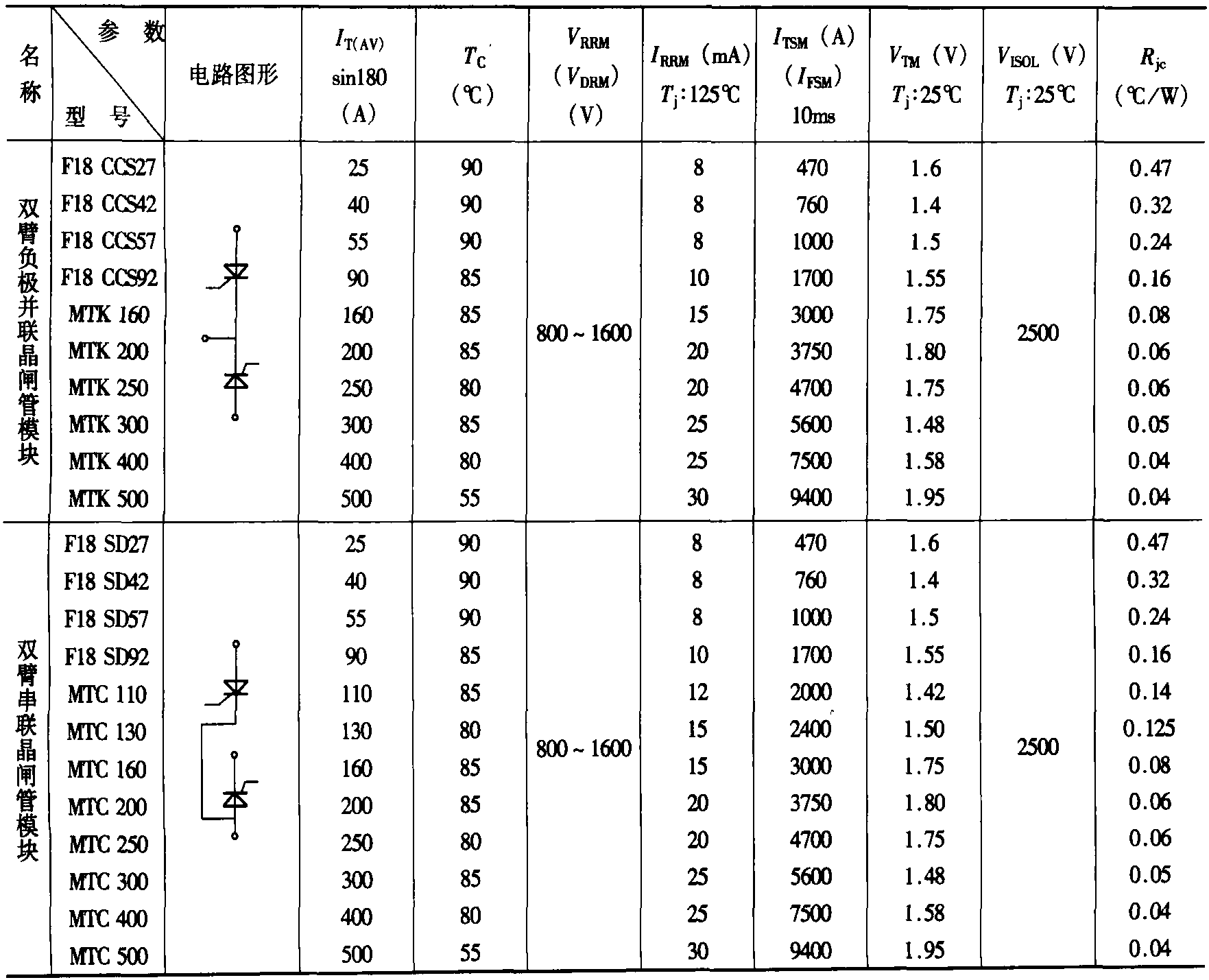

表3-1-2雙臂晶閘管模塊參數
