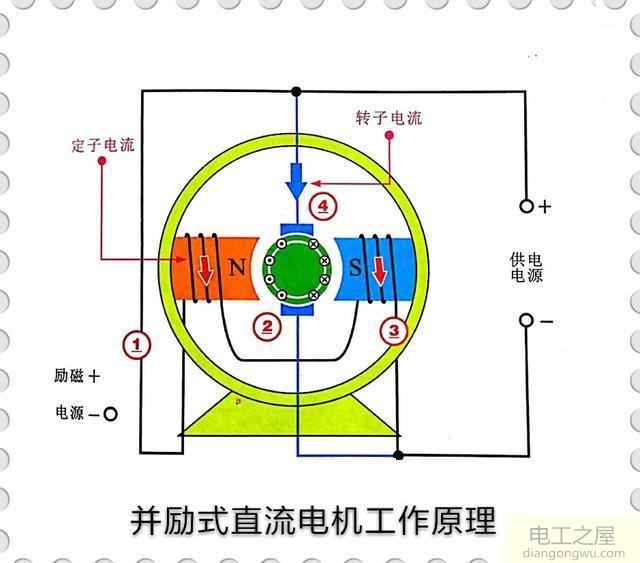

用于驅動機械設備的DC電動機分為單個勵磁DC電動機，并聯勵磁DC電動機，串聯勵磁DC電動機和復雜勵磁DC電動機，僅它們之間的接線方法發生了變化，因此結構也發生了變化。如下圖所示。

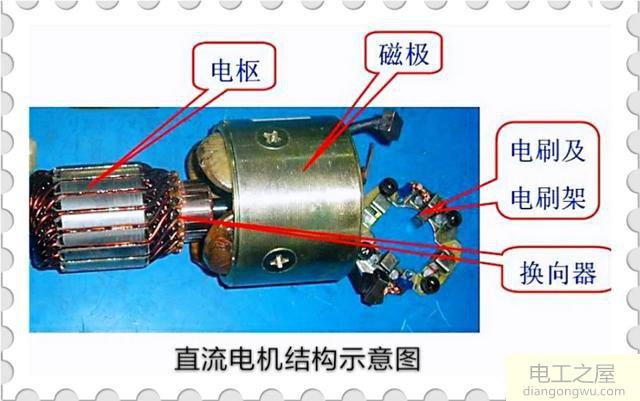

這種結構的電動機的磁極固定在定子上，并且從線圈繞組施加直流電以生成N→S磁極。轉子（業余轉子）具有許多排斥轉子的換向片。施加直流電源。有理的連續磁場相互吸引并運動。如下圖所示。

由于該結構電動機的特殊性，普通用戶只需簡單的測試就可以預先判斷電動機的質量，我們將介紹該結構直流電動機的檢測方法。

1.如何檢測靜電。

①由于電動機的輸入電壓為220V DC，因此必須使用500V兆歐表測量電動機的絕緣電阻。其中包括電樞（轉子）和殼體，勵磁繞組線圈和殼體，電樞和勵磁繞組。線圈之間的絕緣電阻；

《GB14711-2013中小型旋轉電機通用安全要求》根據該條件發布，在熱條件下或在熱測試后，電動機繞組的絕緣電阻應不低于以下計算值。

R=U/1000 + P/100; R是電動機繞組的絕緣電阻（兆歐（MΩ）），U是電動機繞組的額定電壓（伏（V）），P是額定功率。單位為千瓦（KW），對于額定交流電壓小于1000V且直流電動機電壓小于1500的電動機，冷絕緣電阻應為5MΩ或更大。

②觀察換向器是否光滑，是否有疤痕和燒傷痕跡。

③檢查碳刷，碳刷架和磨損程度是否正常，并檢查碳刷的“小辮子”是否未流淌或損壞。

④檢查電機內部，輸入/輸出端子和接線端子是否緊密連接。

2.動態檢測直流電動機。

①通過觀察電動機的碳刷是否與換向器的幾何中心線平行，確定在相同電壓下直流電動機的正反轉是對稱還是正向是一個重要的參數。

②施加額定直流電壓，使電動機空載運行，并檢查直流電流是否正常。如下圖所示。
