當7200GS設置為PID節能控制模式（Sn-13=10）時，它具有自動節能功能（AES-Auto Energy Saving），該功能在應用于風力，水力和其他節能領域時會使用此功能。扭矩特性。它可以根據負載，不同負載自動調節輸出電壓，以小化電機負載電流，達到節電效果，從而比普通的V/F控制節省更多的能量。

（1）節能運行相關參數

表2-19-89是用于設置節能運行模式的相關參數。要更改下表中的參數，必須將參數Sn-03設置為1010。 Sn -03設置為0000）。

表2-19-89與節能運行有關的參數

功能參數

編號

名稱和描述LCD屏幕顯示

（中文版）

小設置

固定單位

設置范圍出廠

設置

訪問權限GPSLPIDPG操作模式

選擇類型5

Sn-08-0--:節能功能無效。

-1--:節能功能有效。

Sn-08=0000

使用AI/DI卡節省能源

——00001123節能

電壓

限制

Cn-45節能電壓上限（60Hz）Cn-45=120％

高速節能電壓上限

1％0?120％120％××12 Cn-46節能電壓上限（6Hz）Cn-46=16％

節能電壓下限

1％0?25％16％××12 Cn-47節能電壓下限（60Hz）Cn-47=50％

高速節能電壓下限

1％0?100％50％××12Cn-48節能電壓下限（6Hz）Cn-48=12％

節能電壓下限

1％0?25％12％××12節能

調整

功能

Cn-49節能調節電壓限制Cn-49=00％

節能調節電壓限制

1％0?20％0％××12Cn-50節能調整控制周期Cn-50=01.0s

節能調整周期

0.1s0.1至10.0s1.0s××12

連續表

功能參數

編號

名稱和描述LCD屏幕顯示

（中文版）

小設置

固定單位

設置范圍出廠

設置

訪問權限GPSLPIDPG節能

調整

功能

Cn-51節能調諧電壓增量

（當輸出電壓為100％時）

Cn-51=00.5％

節能調整增益1

0.1％0.1％?

10.0％

0.5％××12Cn-52節能調諧電壓增量

（當輸出電壓為5％時）

Cn-52=00.2％

節能調整增益2

0.1％0.1％?

10.0％

0.2％××12-未使用Cn-53 Cn-53=0.000

保留

沒有使用——-××××Cn-54 Cn-54=0.000

保留

沒有使用——-××××Cn-55 Cn-55=0.000

保留

沒有使用——-××××Cn-56 Cn-56=0.000

保留

———××××Cn-57未使用的Cn-57=0.000

保留

———××××節能

系數

Cn-58節能增益系數K2Cn-58=115.74①

節能系數

0.010.00?655.35115.74①××○×Cn-59節能增益系數降低率

（輸出頻率為6Hz時）

Cn-59=100％

降低節能率

1％50％?100％100％××○×Cn-60電機容量選擇Cn-60=29

440V 25HP

—00?FF29××○×節能

功率測試

出①

On-15功率檢測開關范圍On-15=10％

功率檢測開關范圍

1％0?100％10％××○×On-16功率檢測時間常數On-16=020

功率檢測時間常數

1

（7ms）

1到25520

（140ms）

××○×

①當參數Sn-03=1010時，可以監視和設置On-××參數。為避免發生事故，請務必在更改On參數后將Sn-03設置為0000。

1.節能電壓限制（Cn-45?48）

當啟用節能操作功能來設置輸出電壓的上限和下限（Sn-08=×1××）時，如果時間超過上限或下限，則輸出電壓基于上限或下限設置。設置上限是為了防止電動機在低頻時過勵，而下限是為了防止在輕負載下失速。如圖2-19-55所示，節能電壓極限值設置為6Hz和60Hz，6Hz和60Hz之間的電壓極限值是線性關系，電壓極限值是額定電壓。

2.節能調整功能（Cn-49?52）

在節能運行期間，變頻器會根據負載大小自動計算出輸出電壓值。但是，如果負載電動機溫度升高或使用非TECO電動機，則可能無法實現。通過更改電機參數獲得大值您可以通過設置輸出電壓值和節能調整功能參數（Cn-49?Cn-52）稍微改變電壓來控制操作狀態。

（1）穩壓極限（Cn-49）

用于設置整定運行中的電壓極限范圍，電動機的額定電壓為100％，設置范圍為0-20％，如果設置為0，則禁用整定功能。

圖2-19-55節能電壓極限圖

圖2-19-56調整電壓限制

（2）調整控制周期（Cn-50）

如果在調諧操作期間設置了控制周期，則設置范圍為0.1?10s，設置值越小，響應時間越快，但可能會出現波動。

（3）增加調諧電壓（Cn-51?52）

設置調諧操作期間控制周期的電壓波動范圍。設置值基于100％級別的電機額定電壓。如果設定值較大，則輸出電壓波動會增加，因此速度波動也會增加。電壓波動范圍由參數Cn-51?52確定，中間電壓值是線性的。用于調整的電壓增量如圖2-19-57所示。

3.節能增益系數K2（Cn-58）

當啟用節能運行功能時，可以通過適當設置節能增益系數K2（Cn-58）來輸出優化電動機運行效率的電壓。 Cn-58的設定值為0時，節能功能無效。 Cn-58的設定值取決于電機容量（Cn-60的設定值）。使用TECO標準電動機時，無需更改Cn-58的設置值，并且在離開現場時也無需將其設置為狀態。 Cn-58的設定值越大，變頻器的輸出電壓越大。

4.節能系數降低率（Cn-59）

在額定轉矩范圍內，可以適當降低Cn-59的設定值，以防止由于電動機在低頻下的過勵磁而導致OL跳閘。節能因數（Cn-59）的降低率是線性關系，其降低率設置為6Hz，15Hz時為100％，Cn-59低于15Hz。節能系數的降低率如圖2-19-58所示。

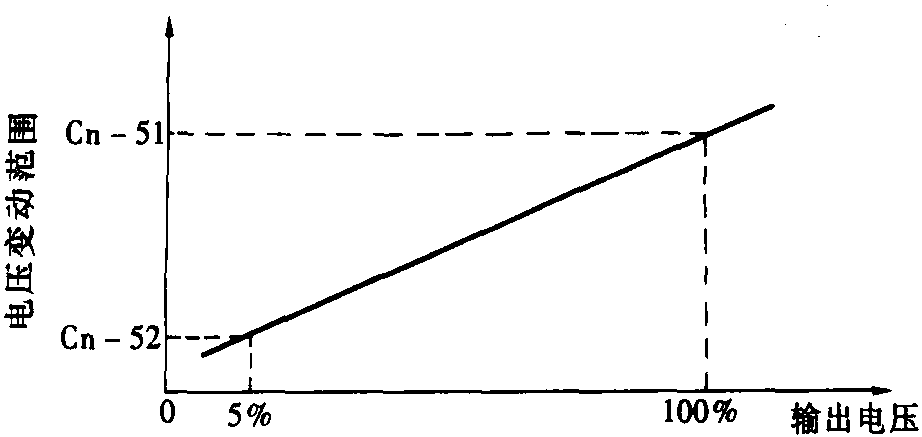

圖2-19-57調整的電壓增量

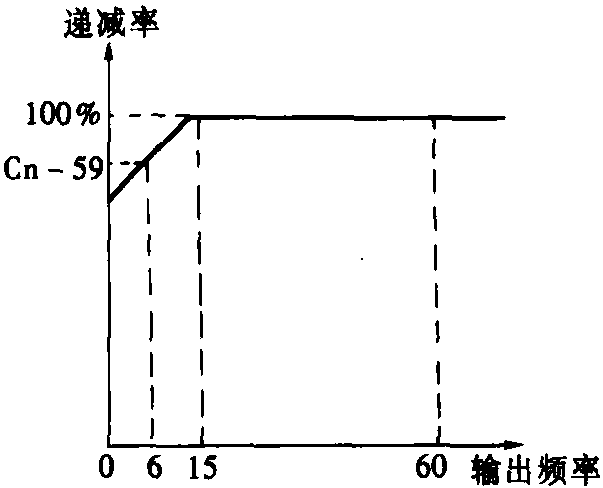

圖2-19-58節能系數降低率

5.電動機容量選擇（Cn-60）

使用TECO電機時，根據電機容量設置Cn-60，變頻器將相應的節能系數K2自動保存到Cn-58。如果使用Sn-01設置變頻器容量，則變頻器會自動將相應的電動機容量存儲在Cn-60中，因此，如果變頻器容量與電動機相同，則無需設置Cn-60。表2-19-90顯示了額定220V的標準電動機，表2-19-91顯示了額定440V的標準電動機。

表2-19-90標準電動機（220V級）

Cn-60

設置值

電機容量

（HP）

出廠設置* Cn-60

設置值

電機容量

（HP）

出廠設置* 001/2288.20082063.13011223.70092557.87022169.400A3051.79033156.800B4046.27045122.900C5038.16057.594.750D6035.78061072.690E7531.35071570.440F10023.10

*這是節能增益系數K2（Cn-58）的出廠設置。

表2-19-91標準電動機（440V級）

Cn-60

設置值

電機容量

（HP）

出廠設置* Cn-60

設置值

電機容量

（HP）

出廠設置* 201/2576.402C5076.32211447.402D6071.56222388.802E7567.20233313.602F10046.20245245.603012541.22257.5189.503115036.232610145.383217533.882715140.883321530.132820126.263427029.202925115.74353003627.132A30103。

（2）節能運行的操作順序

（1）將操作模式選擇5（Sn-08）中的第三位設置為1（啟用節能操作；出廠設置設置為啟用節能操作）。

（2）選擇適用的電動機容量Cn-60（設置為出廠時的適用電動機容量）。

（3）設置工作頻率。

（4）輸入操作指令后，根據加速時間（bn-01）加速到設定的操作頻率，當輸出頻率達到設定的操作頻率時，進入省電運行模式。輸出電壓取決于負載的大小，因此電動機將以效率運行。

（3）節電檢查

使用監視參數Un-06，可以比較在正常V/F控制模式下（當Sn-08的第三個數字設置為0時）和在相同負載下工作時的輸出功率。節能運行模式（Sn-08的第三位設置為1）輸出功率。

節省的電量取決于負載系數。當負載較輕時，節電效果更大，而負載系數大于70％時，則與常規V/F控制幾乎相同。

（4）節能運行調整

在節能運行模式下使用時，該參數已在出廠時進行了設置，因此無需進行調整，請參見表2-19-92。

表2-19-92節能運行調整不佳

當在節能運行模式下驅動不良狀態調整對象時，節能變化將幾乎為零。 ·檢查設置頻率是否超過100Hz

·如果超過100Hz，則節能運行模式無效

在節能運行模式下運行時，省電效果不佳。檢查負載率是否超過70％至80％

負載輕時，負載率低時節電效果更大。 70％?80％或更多

p>

類似于省電期間的常規V/F控制

當負載很輕時，電動機會振動，并且當功率檢測時間常數（On-16）的設置值在額定負載轉矩內時，就會發生過載（OL1或OL2）

跳閘。功率檢測時間常數（On-16）值在額定負載轉矩范圍內。低頻時）

在6Hz

時，適當降低節能電壓上限的設置值（Cn-46）或降低節能因子降低率的設置值（Cn-59）

加速后進入節能運行模式時電動機停止

停止（特別是在輕載下）

適當提高節能電壓的下限（Cn-47或Cn-48）電動機速度周期性振動，振動周期與Cn-50

的設置值相似。 相應地降低調整的電壓增量（Cn-51或Cn-52）。
