3g3jv變頻器說明書(3G3JV基本配線)
- 發布時間:??2021-03-06
- 分類：公司動態
- 作者：
- 來源:網絡
- 訪問量：3454
（1）基本接線圖（請參閱圖2-4-5）
3G3JV-A2015?-A2022（1.5?2.2kW）三相AC200V
（2）切換輸入法
在控制電路端子的上部有輸入開關SW7和SW8（卸下前蓋和鍵選擇蓋后，請參閱圖2-4-6）。
1. SW7:序列輸入法轉換
※1.3G3JV-AB□型號應將單相AC200V連接到R/L1和S/L2的2個端子。
※2.制動晶體管未內置，無法連接制動電阻。另外，不能連接制動單元。

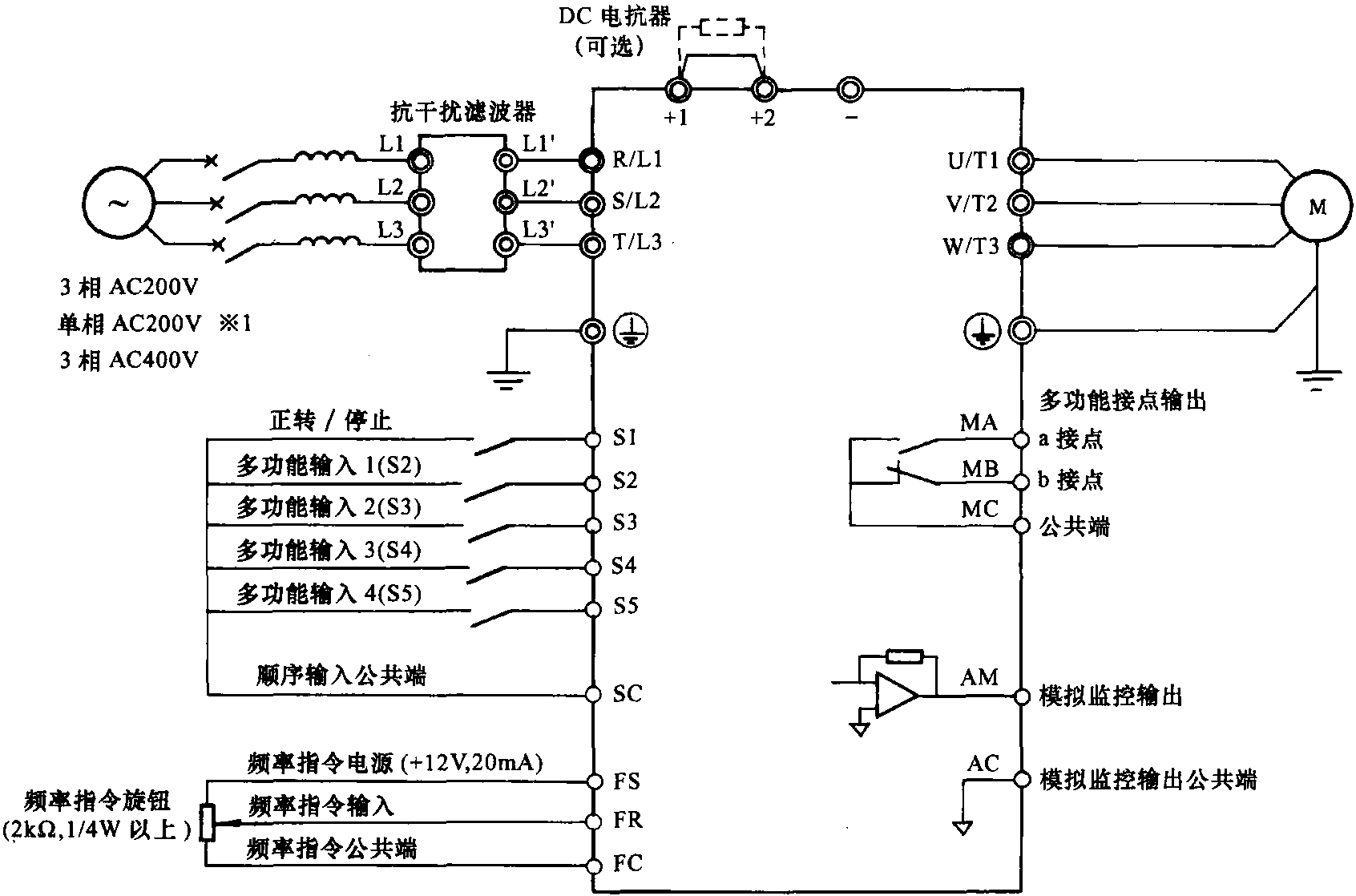

圖2-4-5 3G3JV基本接線圖

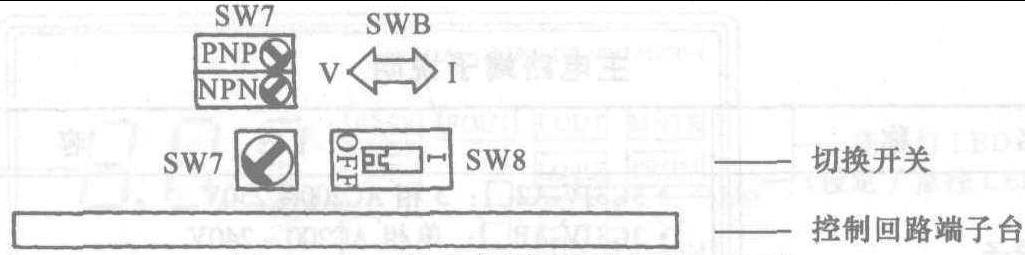

圖2-4-6輸入開關SW7，SW8
NPN輸入/PNP輸入可以根據SW7的設置要求進行切換，方法如圖2-4-7所示。

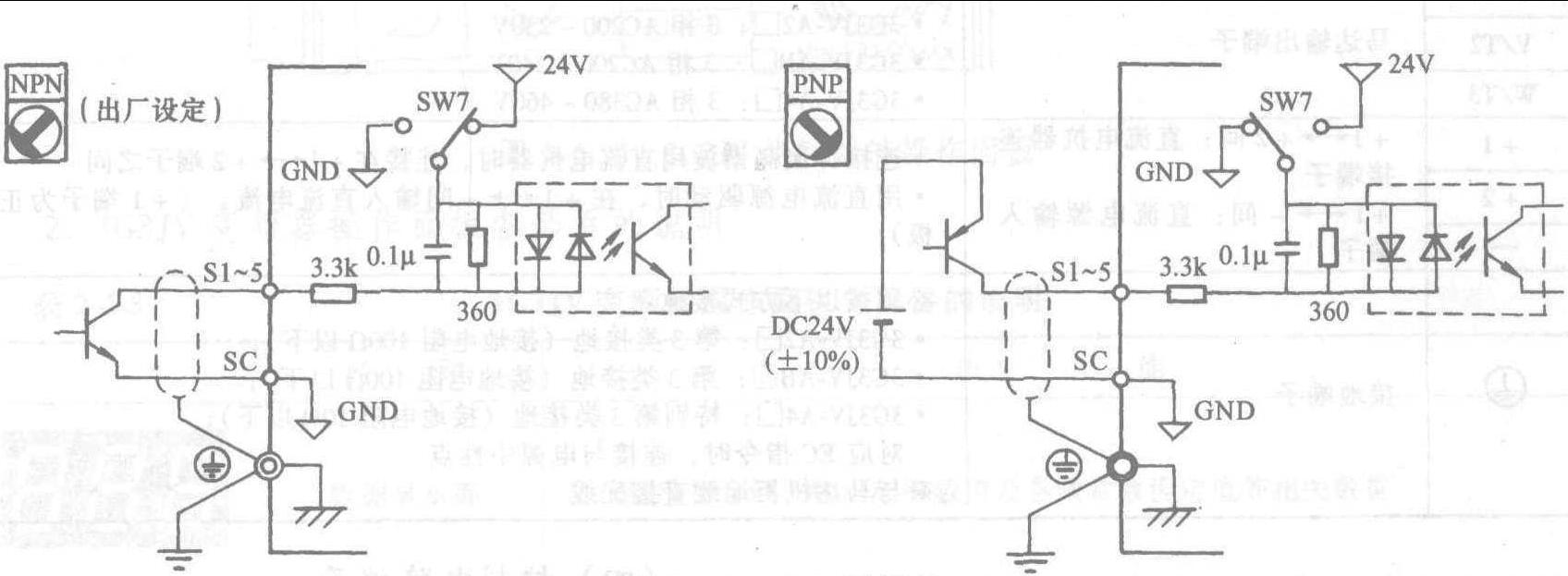

圖2-4-7 SW7轉換
2. SW8:頻率命令輸入法切換
可以根據SWB設置要求切換頻率電壓輸入/電流輸入（同時需要功能/參數設置）。請參閱表2-4-2。
表2-4-2頻率命令輸入法轉換
頻率指令輸入法開關設置（SW8）頻率指令選擇（參數n03）電壓輸入V（OFF）設定值“ 2”電流輸入I（ON）設定值“ 3”或“ 4”（3）主電路終端
1.電路端子的位置（請參閱圖2-4-8）
圖2-4-8 3G3JV逆變器端子位置
2.主電路端子說明（請參閱表2-4-3）
表2-4-3主電路端子說明
符號名稱說明R/L1電源輸入端子·3G3JV-A2□:三相AC200?230V·3G3JV-AB□:單相AC200?240V
·3G3JV-A4□:三相AC380?460V
※單相輸入連接到R/L1，S/L2 2端子。
S/L2T/L3U/T1電動機輸出端子驅動電動機的三相功率輸出。·3G3JV-A2□:3相AC200?230V
·3G3JV-AB□:三相AC200?240V
·3G3JV-A4□:3相AC380?460V
在:直流電抗器連接之間V/T2W/T3 +1 +1←→+ 2連接端子
+1←→-:直流電源輸入
終端
·連接直流電抗器以抑制諧波時，使用直流電源運行時，請?jiān)? 1←→+ 2端子之間輸入直流電流。 （+1端子為正
非常）
+ 2—
接地端子必須通過以下方式接地。 ·3G3JV-A2□: 3型接地（接地電阻小于100Ω）；
·3G3JV-AB□: 3型接地（接地電阻小于100Ω）；
·3G3JV-A4:特殊類型3接地（接地電阻小于10Ω）；
如果適用于EC指令，則連接到電源的中性點
※直接連接到電機機柜的接地線

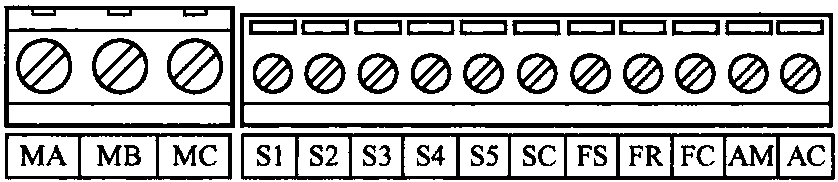

圖2-4-9 BG3JV變頻器控制端子布局
（4）控制電路端子
1.控制電路端子的布置（請參閱圖2-4-9）
2.控制電路端子說明
