測速電機是一種微型電機，其輸出電動勢與轉速成正比。測速電機的繞組和磁路經過精密設計，輸出電動勢E與轉速N成線性關系，即E=Kn，K為常數。當旋轉方向改變時，輸出電動勢的極性相應改變。當被測機構與測速發電機同軸連接時，只要檢測輸出電動勢就可以得到被測機構的轉速，所以也叫速度傳感器。

一、轉速表電機的工作原理

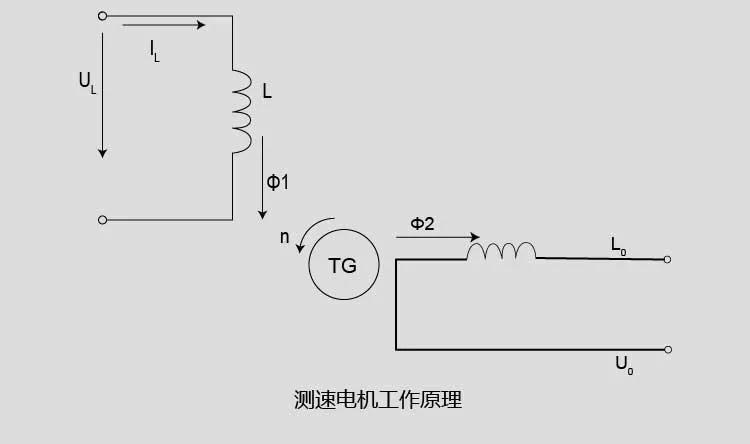

測速電機的工作原理如上圖所示。當轉子靜止時，勵磁繞組接入頻率和幅值恒定的單相交流電源，在勵磁繞組軸向產生隨時間按正弦規律變化的脈動磁通 1。由于磁通 1的方向與輸出繞組l .軸垂直，輸出繞組中不會產生感應電動勢，所以輸出電壓Uo為零。轉子旋轉時，轉子相對于脈動磁場 1運動，轉子的感應電流由切割磁通 1產生，轉子的感應電流產生磁通 2。磁通量 1和 2的軸線相互垂直， 2的方向與輸出繞組的軸線重合。因此，在輸出繞組中產生感應電動勢，即輸出電壓Uo。輸出電壓與轉速成正比。當轉子反轉時，輸出電壓的相位也反轉。

二、轉速表電機的特點

1、測速發電機的輸出電壓信號，電壓范圍可以在10伏到幾百伏之間；

2.轉速表電機輸出信號的頻率和電壓隨轉速而變化，是一個漸變信號，用電壓表即可觀察到；

三。測速發電機的應用范圍

(1)用作速度測量元件

利用測速電機輸出電壓與轉速的比例關系，在轉速精度不是很高的情況下，可以將輸出電壓直接接在電壓表上，提供給操作者觀察轉速的變化，從而調整系統，滿足負載變化的要求。

(2)用作校正元素。

在自動控制系統中，測速發電機常用作速度反饋元件。當要求電機速度恒定時，測速發電機連接到電機軸上。當電機由于某種原因突然改變負載時，測速發電機的勵磁電流也會發生變化，反饋信號可以將這種變化反饋給電機控制系統進行自動調節，從而保持電機轉速恒定。這種情況下需要測速發電機的精度。

(3)用作解元素。

輸出信號(角度或電壓)轉換成微量和積分形式，對測速發電機的精度要求更高。
