參加朋友女兒LG的婚宴，做電氣測試多年的朋友，右手戴手套，與現場氣氛特別格格不入。女士經詢問，了解到LG用兆歐表測量電機絕緣后沒有放電，導致右手觸電，一直開裂剝落。

兆歐表是電氣工業中為常用的一種檢測儀表，如果知道其品性，真還沒啥問題；若不經意間走了神或初學者，免不了落得朋友LG那樣的尷尬。

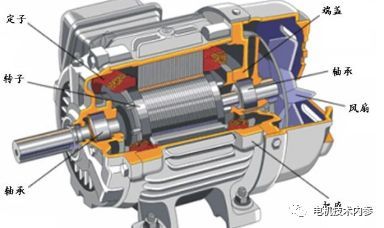

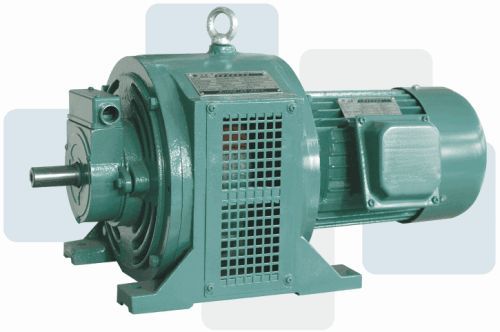

絕緣電阻與電機

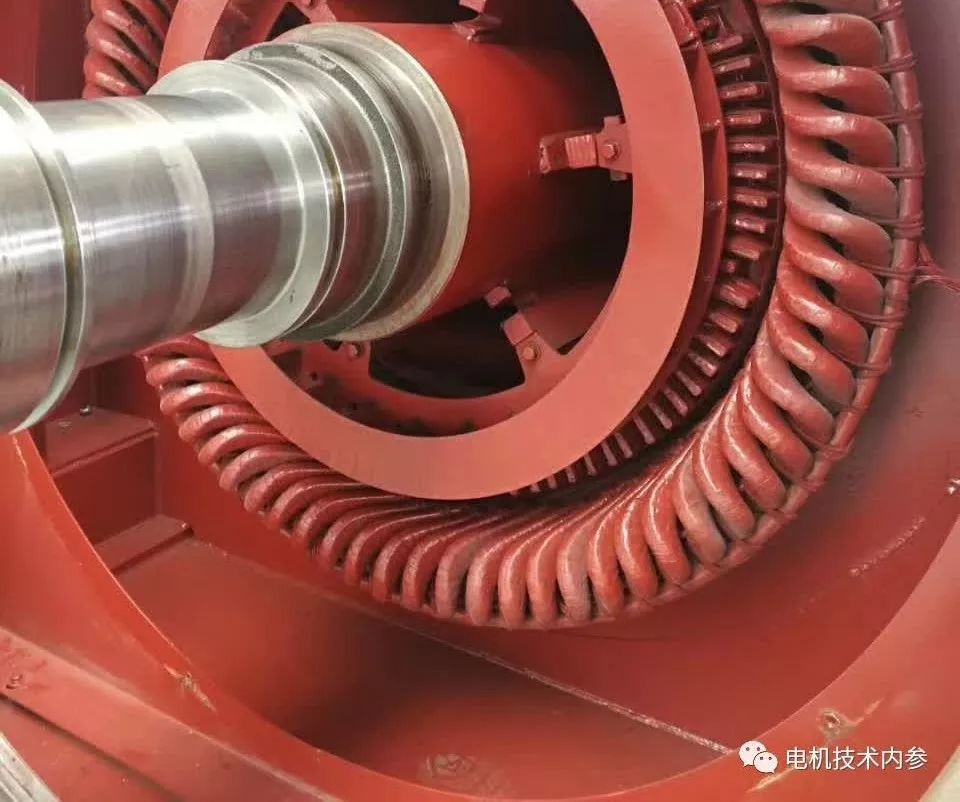

絕緣電阻是檢驗電氣設備能否安全可靠運行的重要指標，它表示載流部件之間以及載流部件與設備外殼之間的電阻值。

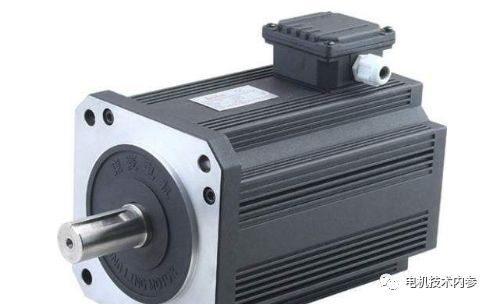

判斷電機質量狀況的重要項目之一就是絕緣電阻。絕緣電阻低，意味著電機絕緣受損或受潮了，疏忽這一情況或未發現并消除，輕者燒毀電機，重者釀成重大人身安全事故，結果遠非's朋友LG就是這么簡單。

如何考核電機的絕緣電阻？

電機的絕緣電阻評估應根據熱態和冷態、電機應用和功率進行不同的處理。

熱狀態和冷轉態

當電機在熱穩定狀態,工作時，繞組的絕緣電阻不得大于公式(1)得出的值。

RM=U/(1000+P/100)……（1）

在公式(1)中

RM——電機繞組絕緣電阻，m；U——電機繞組額定電壓，v

P——電機額定功率，千瓦

在冷狀態,的情況下，繞組的絕緣電阻應根據(2)計算。

RMCU/1000(tE-t)/3……（2）

在公式(2)中

RMC——冷絕緣電阻評估值，m

TE——絕緣材料的熱分類參考溫度，如95(b類)、115(f類)、時繞組溫度t——測量(一般采用環境溫度)，

U——繞組額定電壓，v

應用場合和功率大小

1)通用

通用電機絕緣電阻的評估值應按公式(1)計算。如果計算值小于0.38 m，應取0.38 m作為小允許值。

由于中型以下電機容量3000kW，公式(1)中P/100遠小于1000，可以認為1000 P/1001000，因此中型以下電機絕緣電阻的考核值可以簡化如下：

RM=U/1000……（3）

例如，額定電壓為380V的交流電機的絕緣電阻應不小于0.38 m，額定電壓為220V的電機按公式(3)計算為0.22 m，但仍按0.38 m校核。

2)小功率電機繞組的絕緣電阻應評估為不小于1m。

3)機座號在H630以下的濕熱帶交流電機和直徑990mm的濕熱帶DC電機(中小濕熱帶)定子電壓3000伏、額定電壓110伏~ 3000伏、保護等級在IP22以上、IP44以下(保護電機)的：電機按公式(1)計算

4）中小型干熱帶按式（1）計算，低為0.38 MΩ。

如何測量絕緣電阻？

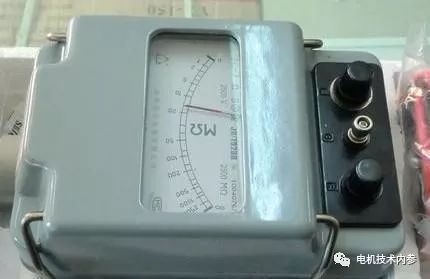

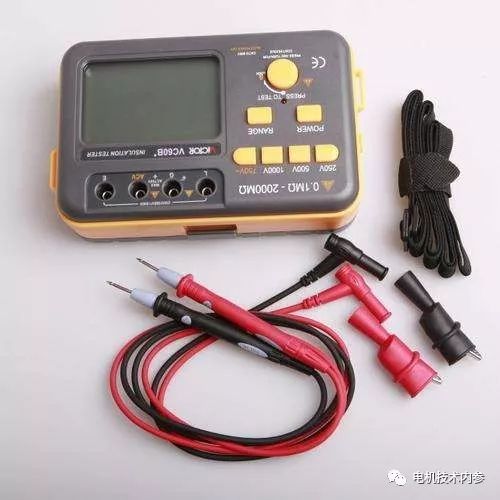

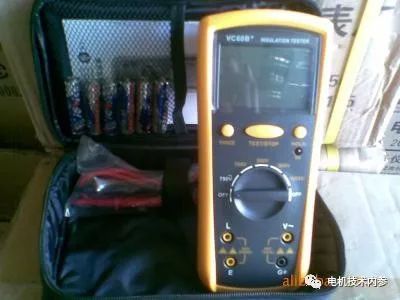

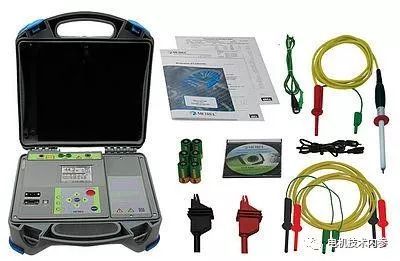

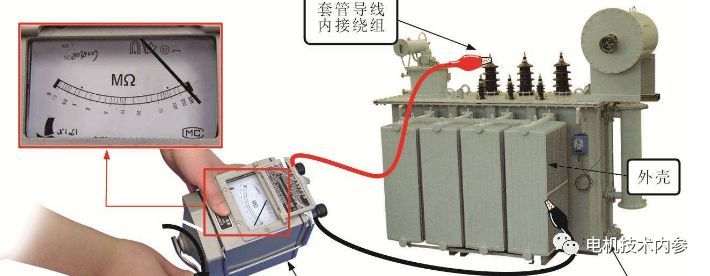

測量絕緣電阻的儀表為測量絕緣電阻表，俗稱兆歐表、搖表。

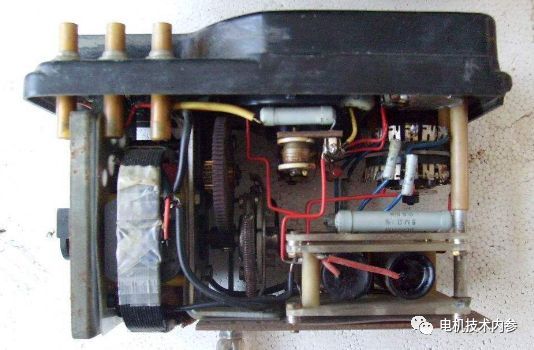

兆歐表是用來測量被測設備的絕緣電阻和高值電阻的儀表，它由一個手搖發電機、表頭和三個接線柱（即L：線路端、E：接地端、G：屏蔽端）組成 。一般情況下，額定電壓在500V以下的設備，應選用500V或1000V的搖表；額定電壓在500V以上的設備，選用1000V~2500V的搖表，更詳細的分檔見表1。

表1

電機額定電壓，V

≤36

>36～500

>500～3300

>3300

兆歐表規格，V

250

500

1000

≥2500

兆歐表的使用注意事項

●量程范圍的選擇。搖表的表盤刻度線上有兩個小黑點，小黑點之間的區域?yàn)闇?zhǔn)確測量區域。所以在選表時應使被測設備的絕緣電阻值在準確測量區域內 。

●被測電機電壓與兆歐表電壓的對應性。若用額定電壓過高的搖表去測量低壓絕緣，可能把絕緣擊穿；

● 確保被測量電機處于不通電狀態。測量絕緣電阻以前，應切斷電機電源并充分放電（特別是對于高壓電機），其目的在于保障人身和設備的安全，并使測量結果準確；

●兆歐表導線完好無損并連接可靠。表連線應是絕緣良好并彼此分開的單根線，盡力不使連線與地面接觸，以防止因?qū)Ь€絕緣不良而引起測量誤差；

●兆歐表自身符合性檢查。測量前先進行一次開路和短路試驗，檢查搖表是否良好，符合以下兩條要求時，可判定兆歐表完好。

符合如下要求表明表的性能良好：（1）開路試驗：將兩連接線開路并搖動手柄，指針應指示無窮大；（2）短路試驗：兩連線頭瞬間短接一下，指針應指歸0處。

●防震動及極限指示要求。在測量時，一手按著搖表外殼以防表體振動；當表針指示為0時，應立即停止搖動，以免燒表。

● 表體放放置及速度控制要求。測量時，應將搖表置于水平位置，以每分鐘不低于120轉的速度轉動搖把；

●放電要求。搖表使用完畢，應將兩測頭短路放電。在搖表未停止轉動或被測設備未進行放電之前，嚴禁用手觸及被測部分和儀表的接線柱或拆除連線，以免觸電；

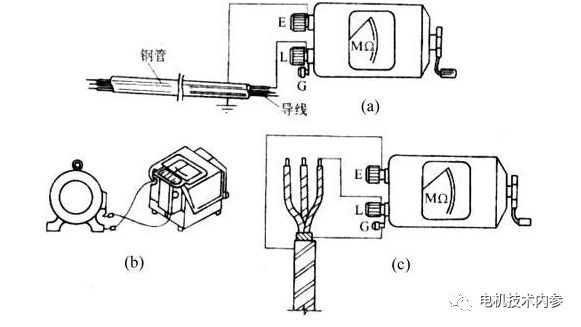

●屏蔽接線端子的使用。如遇天氣潮濕或測電纜的絕緣電阻時，以消除絕緣物表面泄漏電流的影響；

●危險源的規避。禁止在雷電或潮濕天氣，或鄰近有帶高壓電設備的情況下檢測；

●測量完畢后，應將被測設備放電 。

本文為原創作品，未經許可，不得轉載，歡迎分享轉發！
