測量、評估和限制電機振動的國家標準編號為GB10068，適用于額定輸出功率低于50MW、額定轉速為600-3600r/min的三相交流電機和DC電機。對于立式電機和法蘭安裝電機，本標準僅適用于可在自由懸掛下測量的電機。但是，本標準不適用于安裝在運行場所的電動機、三相換向器電動機、立式水輪發電機、永磁發電機和串勵DC電動機。女士，請參考此內容并與您分享。

特別強調振動測量

對測量量值的規定.振動測量值是振動位移(雙振幅)、振動速度的有效值和電機軸承處的振動加速度。

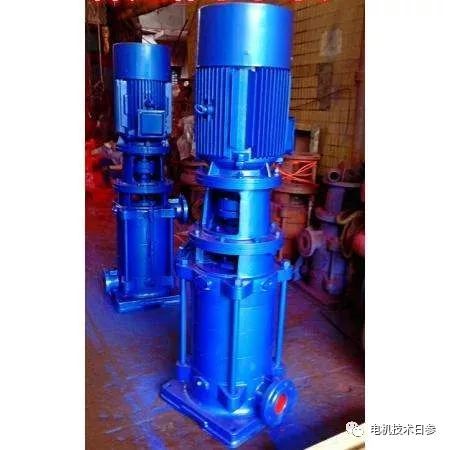

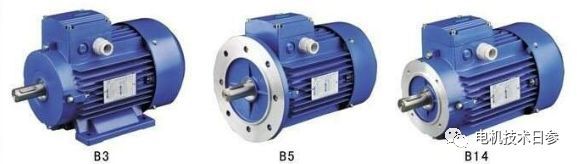

測定方法。剛性安裝時，電機應緊固在裝置上，避免緊固力不均勻和安裝平面不均勻引起的附加振動。對于V1立式電機，電機應安裝在專用工作臺上；對于B5臥式電機，電機小的時候可以直接放在海綿墊上；當電機較大時，應將其放置在合適的V形支架上，支架和電機之間應墊上海綿或橡膠，以減少額外的振動。

半鍵安裝。應將所有合適的半鍵嵌入鍵槽。當使用“全高半長”半鍵時，半鍵應放置在鍵槽的軸向中間。然后，用特殊的尼龍或鋼套筒將半鍵擰緊在軸上。固定必須可靠，以免高速旋轉時甩出，造成安全事故。

電機運行狀態.除非另有規定，電機應在空載狀態條件下無輸出運行。(1)交流電機應采用額定頻率和電壓。(2)對于DC電機，應施加額定電樞電壓和適當?shù)膭畲烹娏?，使電機達到額定轉速。(3)多速電機應在每個速度下運行和測量。(4)調速電機應在整個調速范圍內測量，或通過試測找到振動值大的速度。(5)對于發電機，在電機模式下，可在額定轉速下空載運行；如果不能在電機模式下運行，應由其他動力驅動，使速度達到額定值，空載運行。

測量點的位置.采用六點法：從軸的伸出端開始測量。軸承蓋右側 軸承蓋上側 軸承蓋軸上側 底座頂部靠近非端部 底座右側靠近非端部 在非端部。如果因?yàn)殡姍C(jī)這端有風扇和罩而無法測量，允許電機反轉，那么可以將第六點反轉，然后改為在點測量。

振動測量結果的判斷

一般情況下，將測量數據中的大值作為電機的振動值，并與標準規定值進行比較。

感應電機，尤其是2P電機，特別容易出現兩倍轉差頻率的拍頻振動。在這種情況下，振動速度的有效值Vt可以由公式(1)確定：

在公式(1)中

Vmax——大振動速度有效值；

Vmin——小振動速度的有效值。

振動極限

振動強度下限。振動值適用于在規定頻率范圍內測量的振動速度、位移和加速度的寬帶均方根。這三個測量值的大值用于評估振動強度。

交流電機振動速度限制在電網頻率的兩倍。2P交流電機在兩倍于電網頻率時會產生電磁振動。為了正確評估該振動部件，需要剛性安裝電機。

軸向振動。軸承的軸向振動與軸承的功能和結構有關。對于推力軸承，軸向振動與推力波動有關，會損壞滑動軸承的金屬材料或滾動軸承的零件。這些軸承軸向振動的評價方法應與徑向振動的評價方法相同。

振幅與速度有效值的關系

由于振動的幅度只與振動質點振動的幅度有關，而振動速度與振動質點振動的幅度和頻率有關，很難用它們之間的固定關系來相互轉換。但是，當軸在圓形軌道上振動時，根據理論計算，它們之間有以下關系。

振動速度的計算見公式(2)，公式(3)可由公式(2)導出。

在公式(2)和(3)中：

S -振動幅度，單位為毫米；

N -電機速度，單位r/min；

Vt -振動速度的有效值，單位為毫米/秒；

-角頻率，單位為弧度，應根據公式(4)計算。

以上非官方內容僅代表個人觀點。
