圖中的電動機定子具有4個沿圓周均勻分布的齒，并且線圈纏繞在齒上并成對連接。兩個極性不同的轉子各有三個齒。在該圖中，實線表示S段，虛線表示N段，并且兩個轉子錯開一半的節距。

當繞組中沒有電流時，轉子傾向于處于N極和S極的有限位置，因?yàn)檗D(zhuǎn)子的永磁體總是試圖減小磁路的磁阻。每個轉子都有一個定子極和對齊的齒。圖中的馬達有12個位置。將轉子保持在這些位置的扭矩通常不大，稱為保持扭矩。

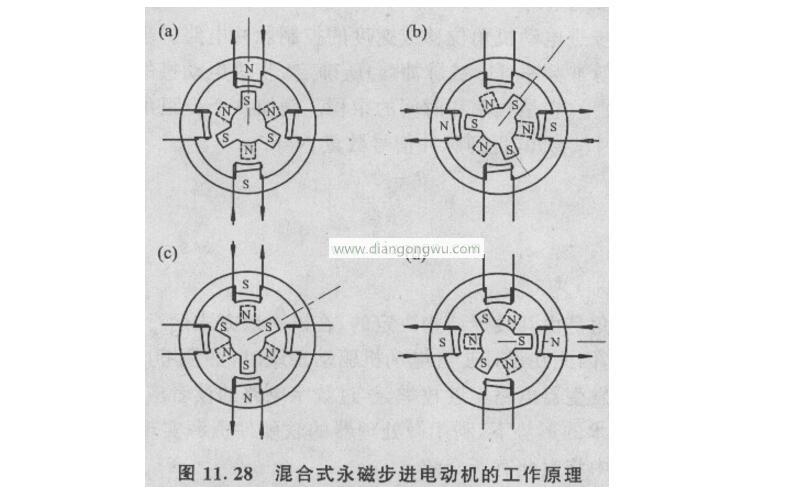

如圖11.28（a）所示，如果有電流流過相繞組，則由定子產生的N極和S極會吸引二元轉子段的齒。在轉子上齒數相同的三個穩定位置中，將轉子拉離定位位置的扭矩要大得多，這稱為鎖定扭矩。

當通電模式從圖切換到圖時，定子磁場旋轉90度。然后拉出另一對齒以使轉子旋轉30。對應于整個步驟。在圖至圖中，勵磁返回到先前的繞組，但是電流的方向相反，因此轉子可以前進一個步驟。在圖中，第二相繞組電流可以反向并向前移動。這樣，轉子穿過齒距。從圖返回到圖，形成了電動機的旋轉運動，每個旋轉需要12步。顯然，以相反的順序給定子繞組通電將使電動機反向。

通常，定子的小齒以與轉子不同的螺距均勻分布。在具有大量齒的電動機中，定子和轉子的節距被安排為只有兩個齒。兩者在轉子的相反側相隔180度。定子齒完美對齊。同時，它們相距90片。機械角的定子和轉子齒完全交錯。對于具有這種結構的混合動力電動機，可以使用以下公式計算每轉的步數。 N=┃NrNs/（Ns-Nr）┃

步進電機是為精確位移而設計的，必須具有小電流和大電流才能獲得高精度和高效率，并且可以在不向DC電機供電的情況下運行。此外，步進電機使用單個芯片來生成脈沖以控制轉矩。單片機本身具有較小的驅動電流，并且不能驅動電動機繞組。要產生大電流，需要使用驅動電路。它將燒毀一臺單片機。
