（1）大小
WJR軟起動器單元的外部尺寸分為三種類型：圖2-3-1顯示了7.5?45kW的外部尺寸，圖2-3-2顯示了55?132kW的外部尺寸，圖2-3-3顯示了145?315kW的外部尺寸。
在圖2-3-3中，有兩個風扇由50℃的溫度開關控制，當晶閘管散熱器的溫度達到50℃時，溫度開關起作用，風扇起作用。
（2）安裝要求
1.網站要求
必須正確安裝WJR軟啟動設備，以實現預定的設計性能和使用壽命。
（1）環境濕度為:5％?95％，無凝結或水滴。
（2）環境溫度為:-30?+ 40℃。
（3）污染等級:不超過III級。

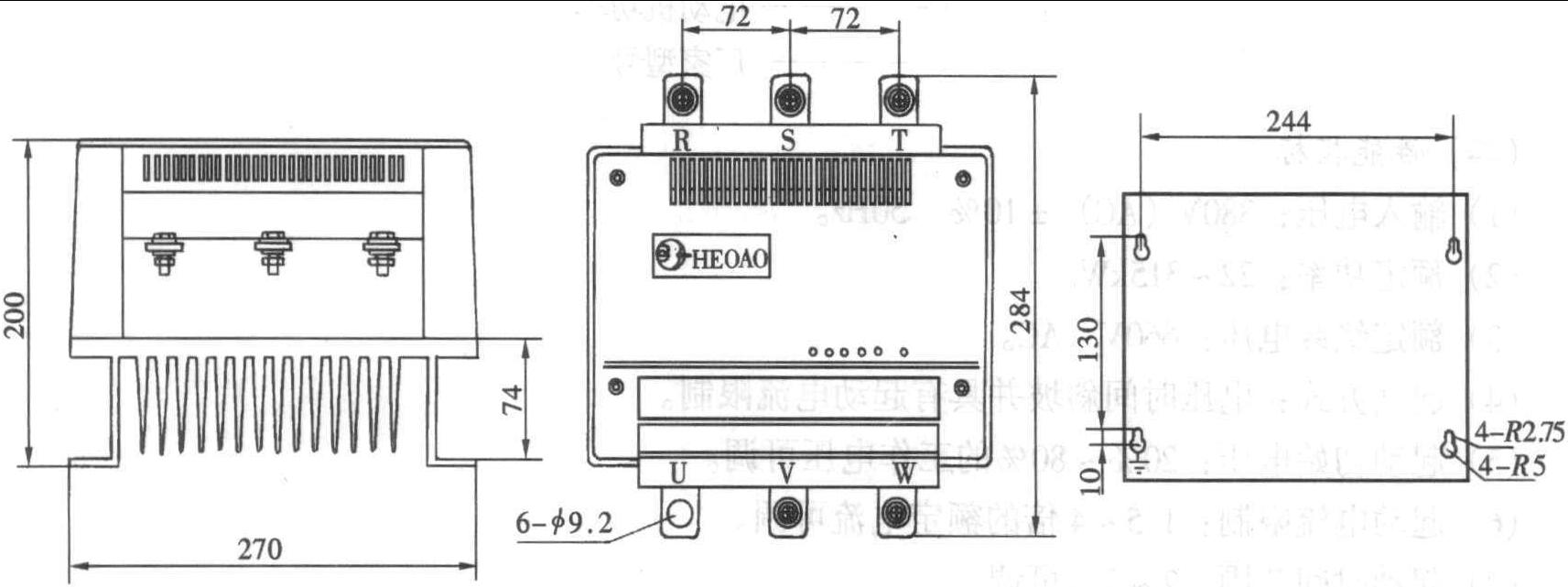

圖2-3-1 WJR裝置7.5?45kW的外形和安裝尺寸圖
圖2-3-2 WJR單元55?132kW外部尺寸和安裝尺寸
（4）安裝面和垂直面之間的傾斜度為±5°以下。
2.確定
在安裝WJR軟啟動單元之前，請確保所有零件在運輸過程中均未損壞。檢查機械零件的松動以及運輸過程中可能發生的其他情況，確保軟起動器的適用功率與電動機的功率相匹配，并且選擇其他電氣組件符合設計要求。
3.電流互感器選擇
應根據表2-3-1選擇電流互感器，以使過載保護時間不準確，電流極限不在1.5至4倍之間。
表2-3-1 WJR單元電流互感器選擇表
軟起動器功率（kW）7.5111518.5?22374555電流互感器（A）75:5100:5605150:5605200:5605333:5400:5605500:5軟起動器功率（kW）7590110?132160?185220 ?250315電流互感器（A）600:5800333:5605333:51500 p:52000:5e 0251x3000333圖2-3-3 WJR裝置140到315kW的外部尺寸和安裝尺寸
