電機測振方法及振動標準

測振儀

測振儀又稱地震儀振動分析儀或地震儀筆，是利用應時晶體和人工極化陶瓷(PZT)的壓電效應設計的。當應時晶體或人工極化陶瓷受到機械應力時，其表面會產生電荷。利用壓電式加速度傳感器，將振動信號轉換成電信號，通過對輸入信號的處理和分析，顯示振動的加速度、速度和位移。

前端

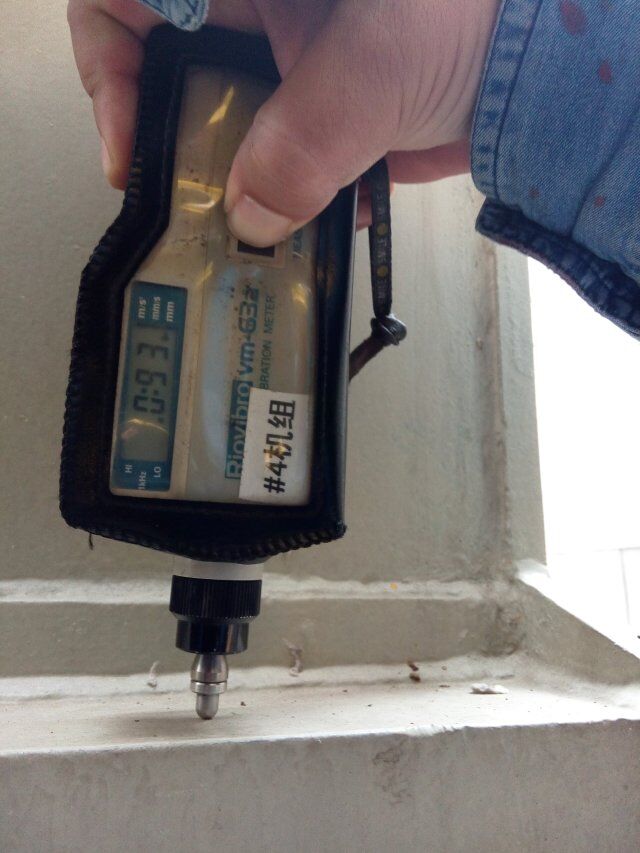

測振儀實拍

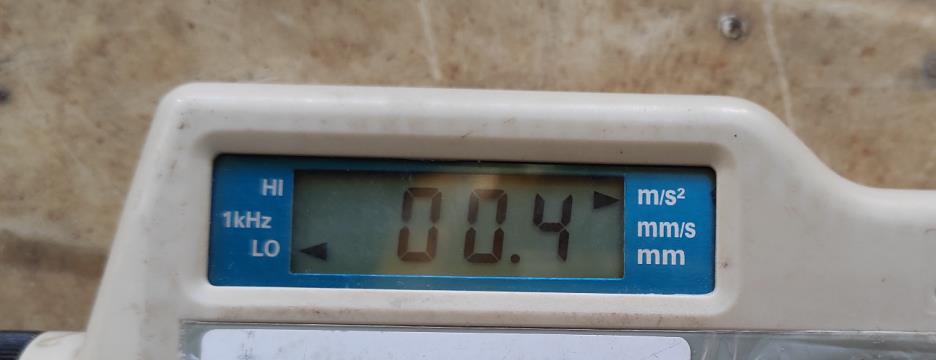

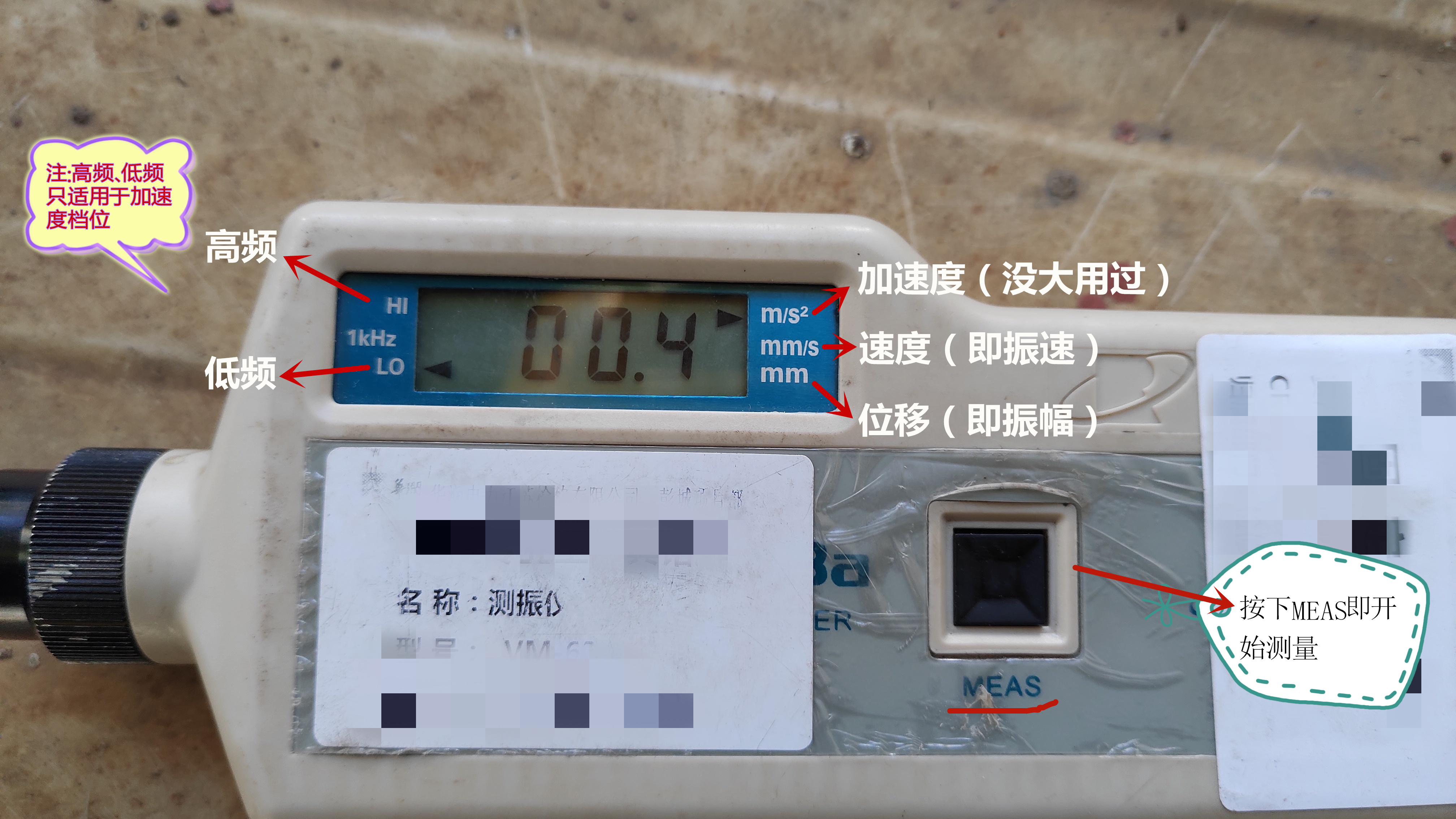

測振儀顯示屏實拍(M/S(加速度)，mm/s(速度)，或mm(位移)，HI(高頻)，LO(低頻))

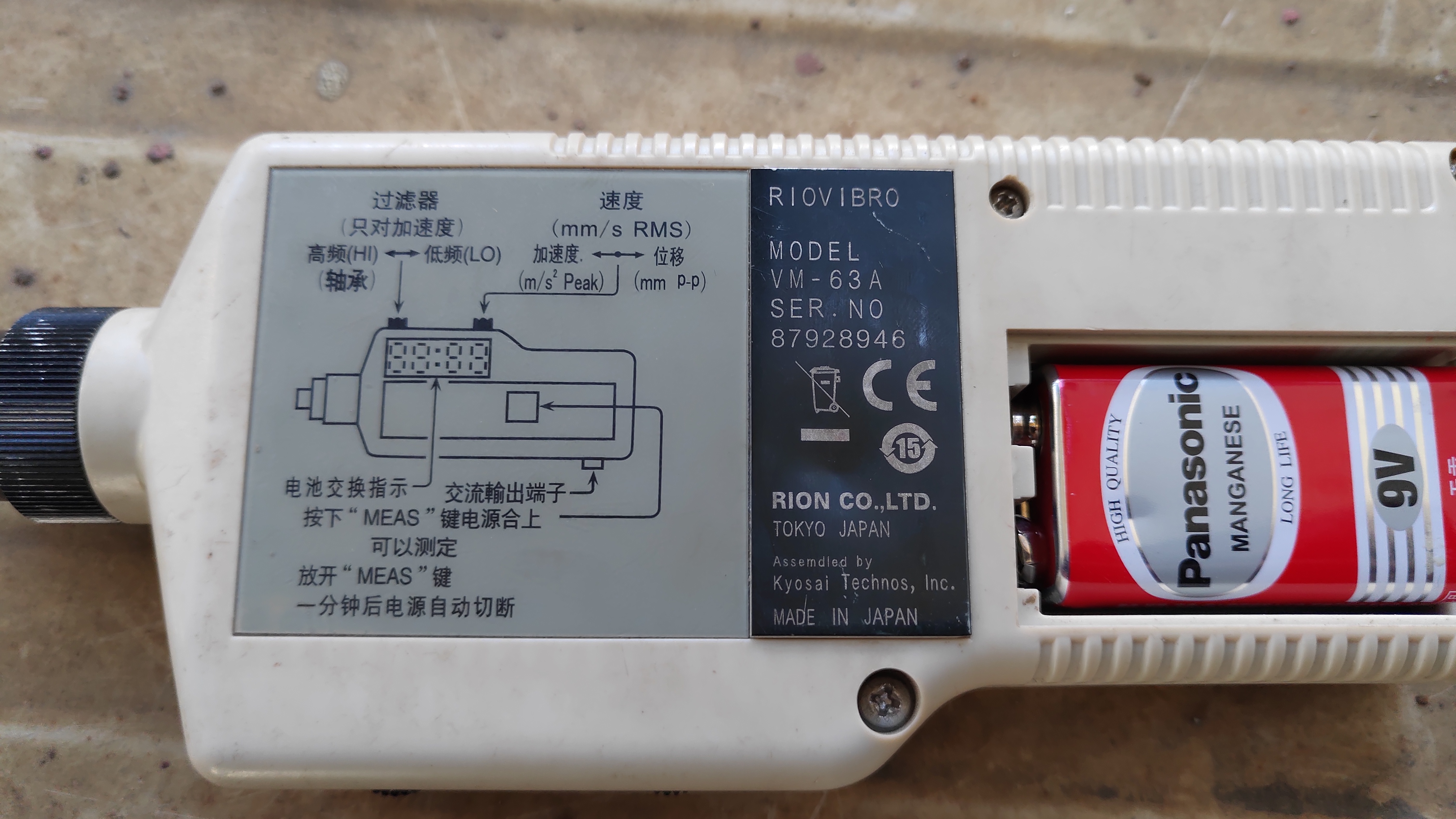

測振儀實拍(9V電池)

使用方法

根據測量需要，測量前分別撥動儀器頂部的兩個撥動開關，使儀器處于速度（mm/s）、加速度（m/s）、或位移的測量狀態，然后按下測量鍵進行測量。注：測量電機振動時為位移即振幅、速度（mm/s）即振速

測量加速度時，將開關撥到加速檔，使顯示屏上的指示箭頭指向“M/S”，同時根據實際需要撥動頻率檔，使頻率指示箭頭指向“高頻(HI)”或“低頻(LO)”檔。

測量速度時，將開關置于速度位置，指示單位箭頭指向“mm/s”

測量位移時，將開關撥到位移位置，指示單位箭頭指向“mm”

注意：測量速度或位移時，頻率沒有影響，但開關應設置為高頻或低頻。

數值換算及讀取

1 mm （毫米） = 100 絲

1毫米=1000微米

1um（微米）=0.001毫米=0.1絲

10微米=1根燈絲

1絲=0.01 mm （毫米）

1絲=10um（微米）

電機振動標準

電機振動的原因很多。8極以上、極數多的電機，由于電機的制造質量，不會引起振動。振動在2~6極電機中很常見。GB 10068-2000，《旋轉電機振動限值及測試方法》規定了確定不同中心高度的電動機剛性基礎的振動限值、測量方法和準則。根據這個標準，可以判斷電機是否符合標準。

(1)額定轉速在750轉/分以下時，軸承振動值不超過0.12毫米；

(2)額定轉速為1000轉/分時，軸承振動值不超過0.10毫米；

(3)額定轉速1500轉/分時，軸承振動值不超過0.085毫米；

(4)當額定轉速為3000轉/分時，軸承的振動值不應超過0.05毫米

電動機振動的危害

電機產生振動，會縮短繞組絕緣和軸承壽命，影響滑動軸承的正常潤滑。振動力會使絕緣間隙擴大，外界的灰塵和濕氣會侵入其中，造成絕緣電阻降低，泄漏電流增大，甚至絕緣擊穿等事故。另外，電機震動時，冷卻器水管容易開裂，焊點也容易開。同時會造成負載機的損壞，降低工件的精度，造成所有振動機械部件的疲勞，地腳螺絲松動或斷裂，電機會造成碳刷和滑環的異常磨損，嚴重的刷火甚至?xí)龤Ъ姯h(huán)絕緣。馬達會發出很大的噪音，這種情況在DC汽車公司經常發生。

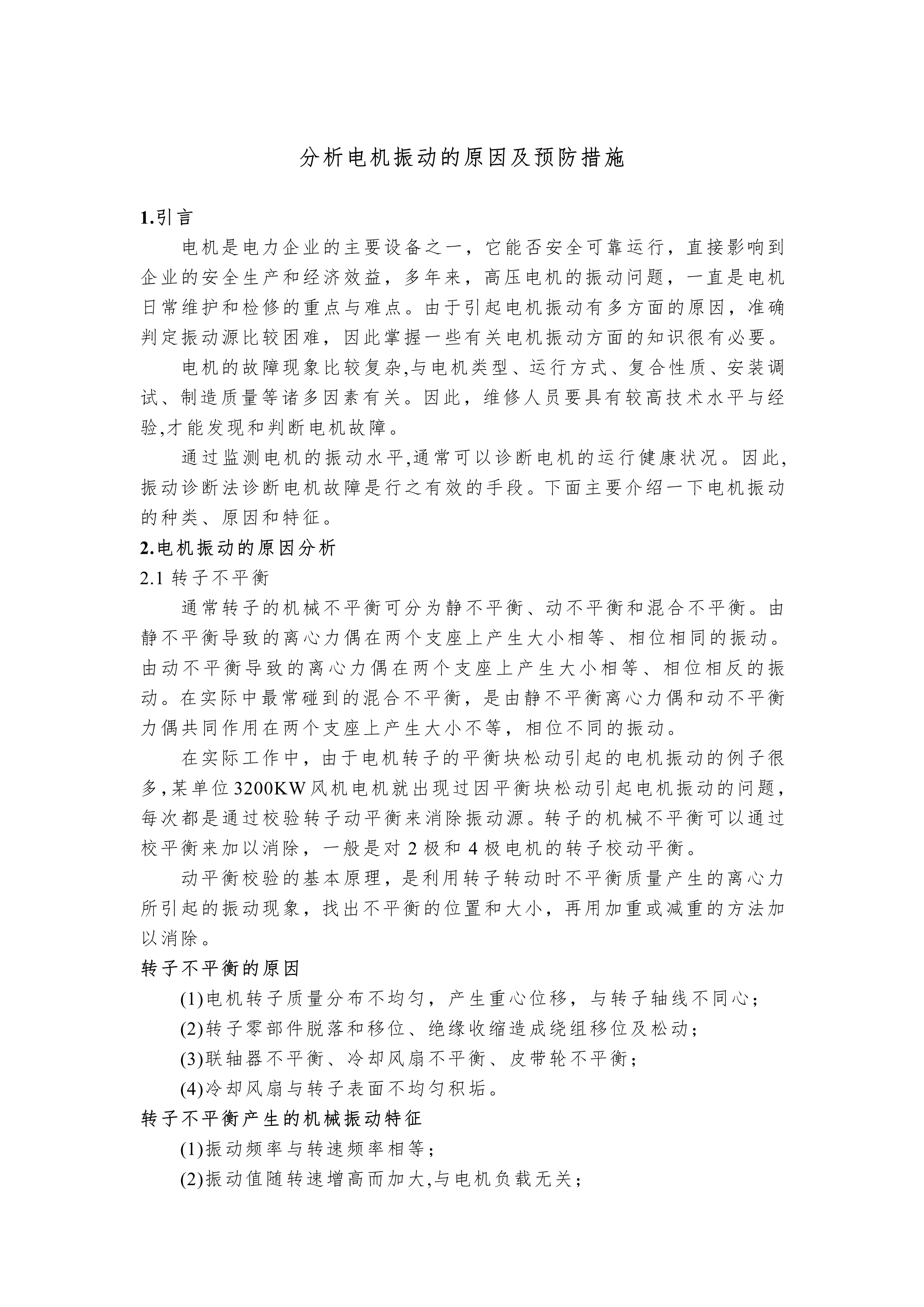

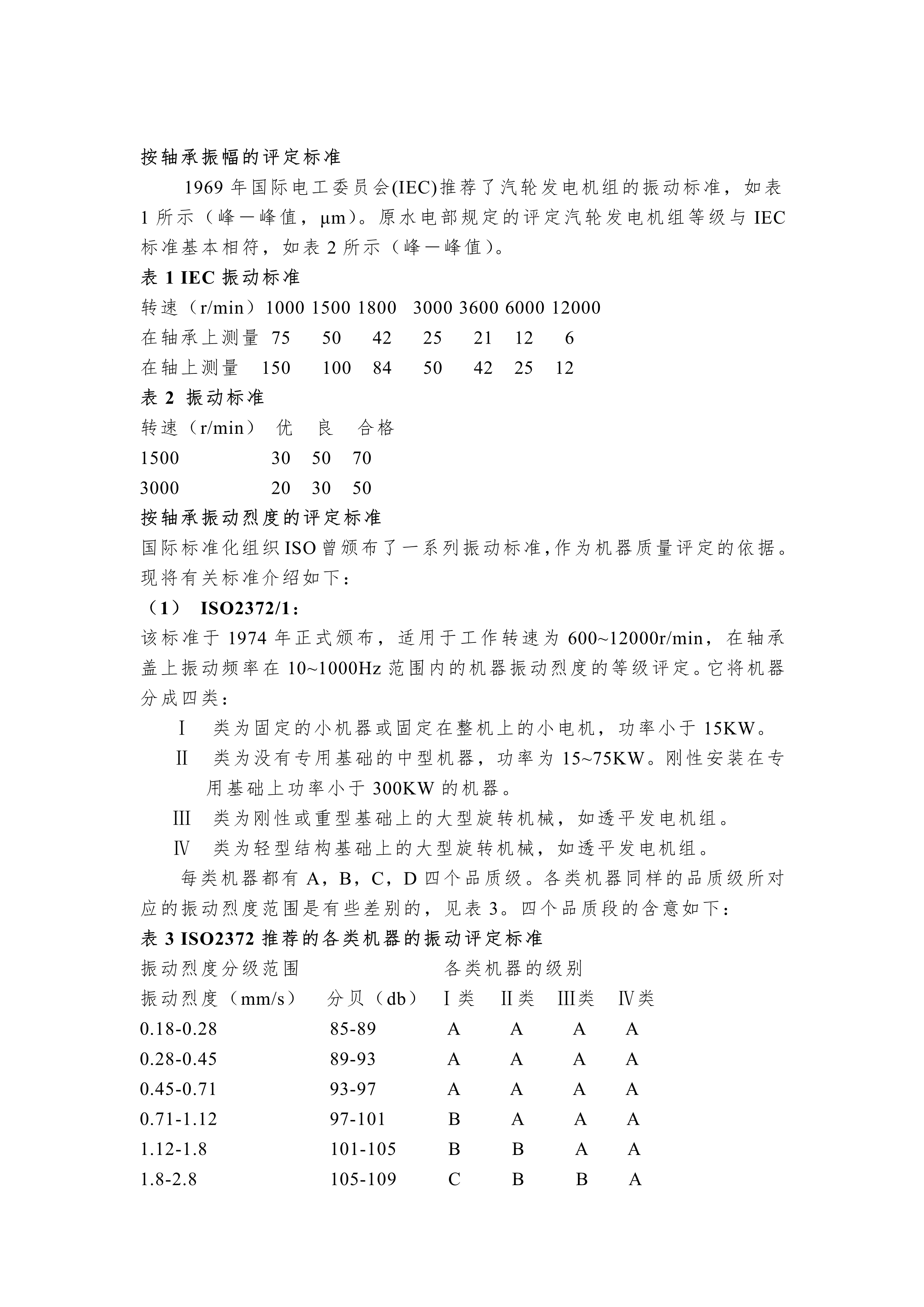

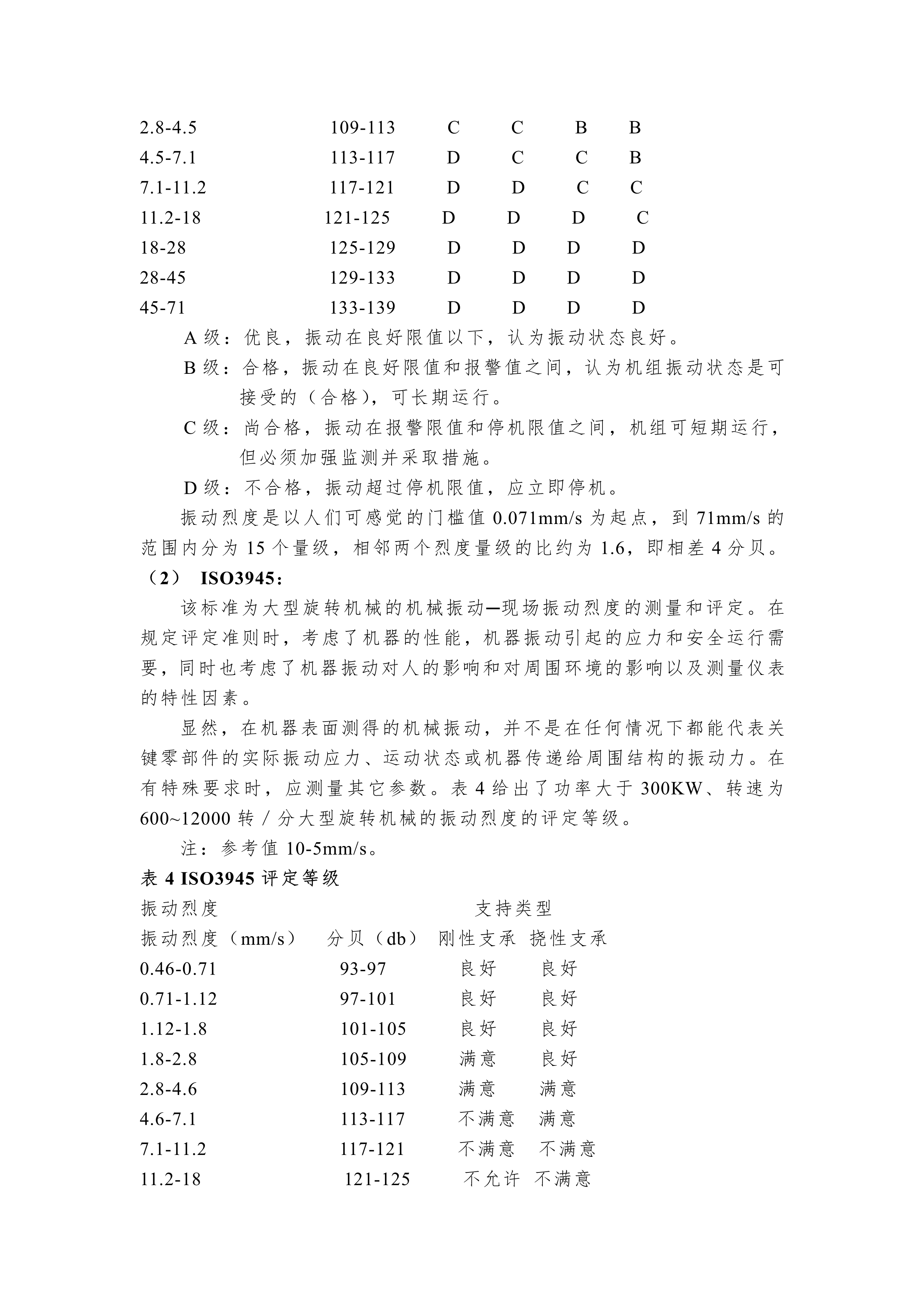

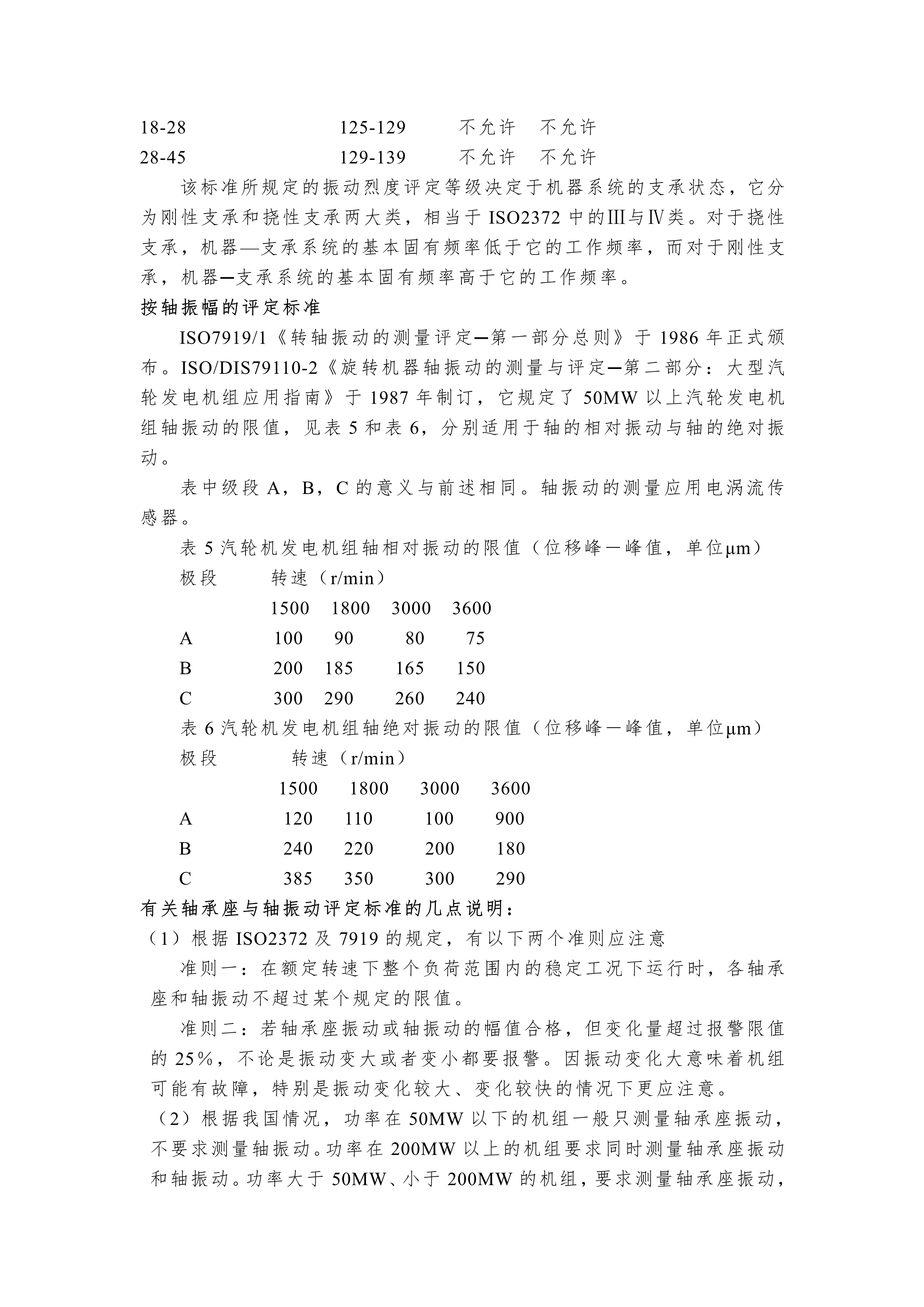

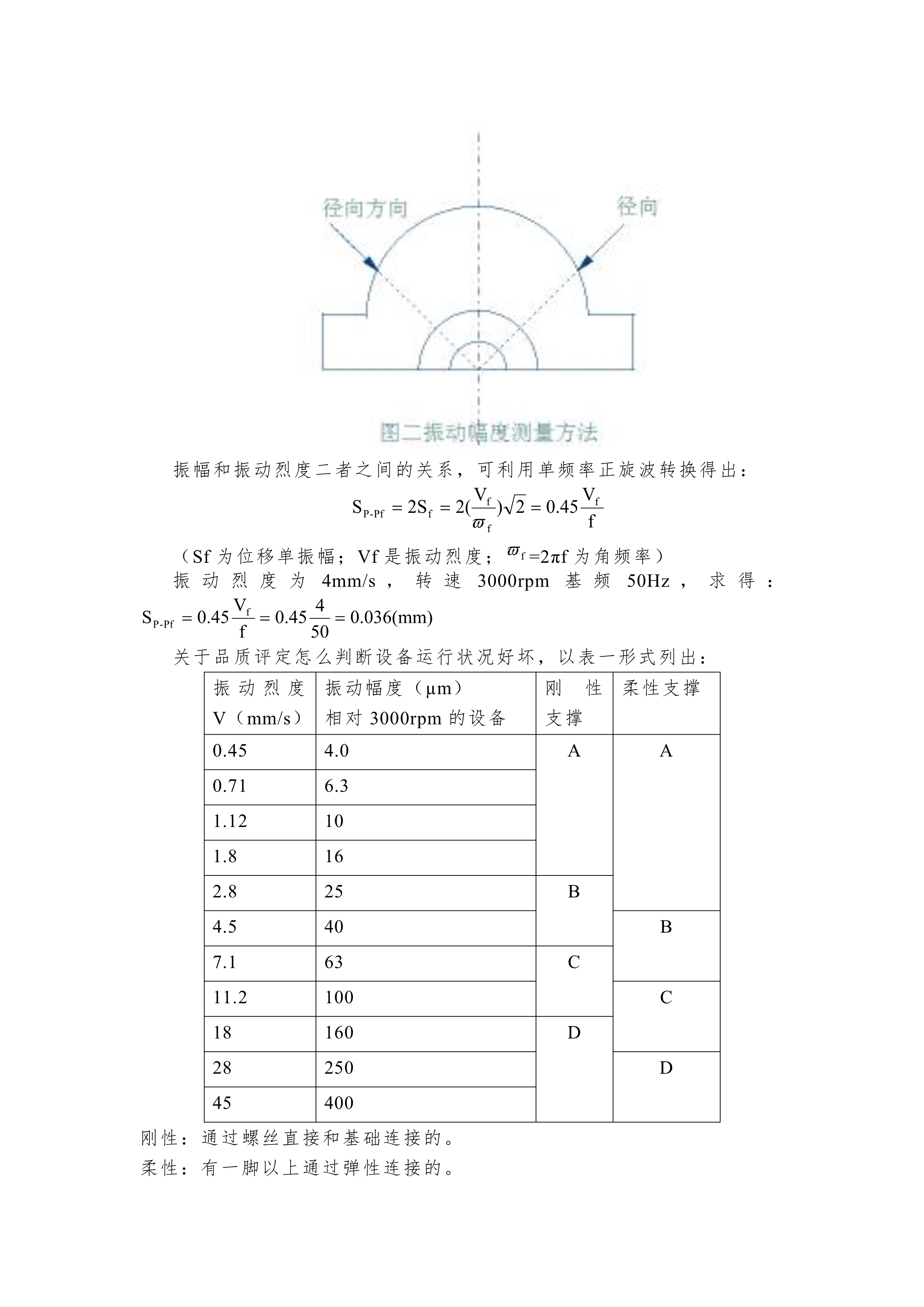

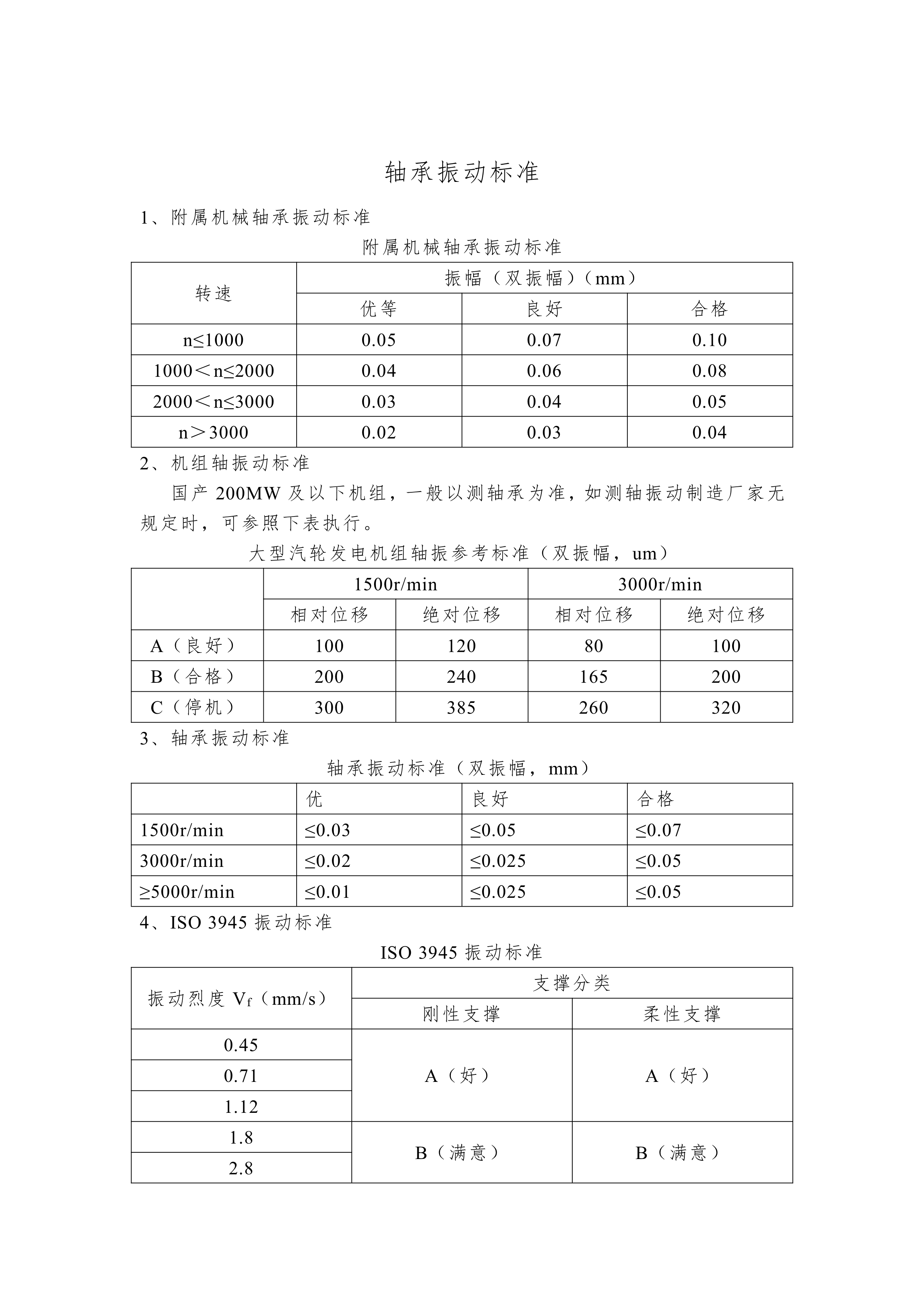

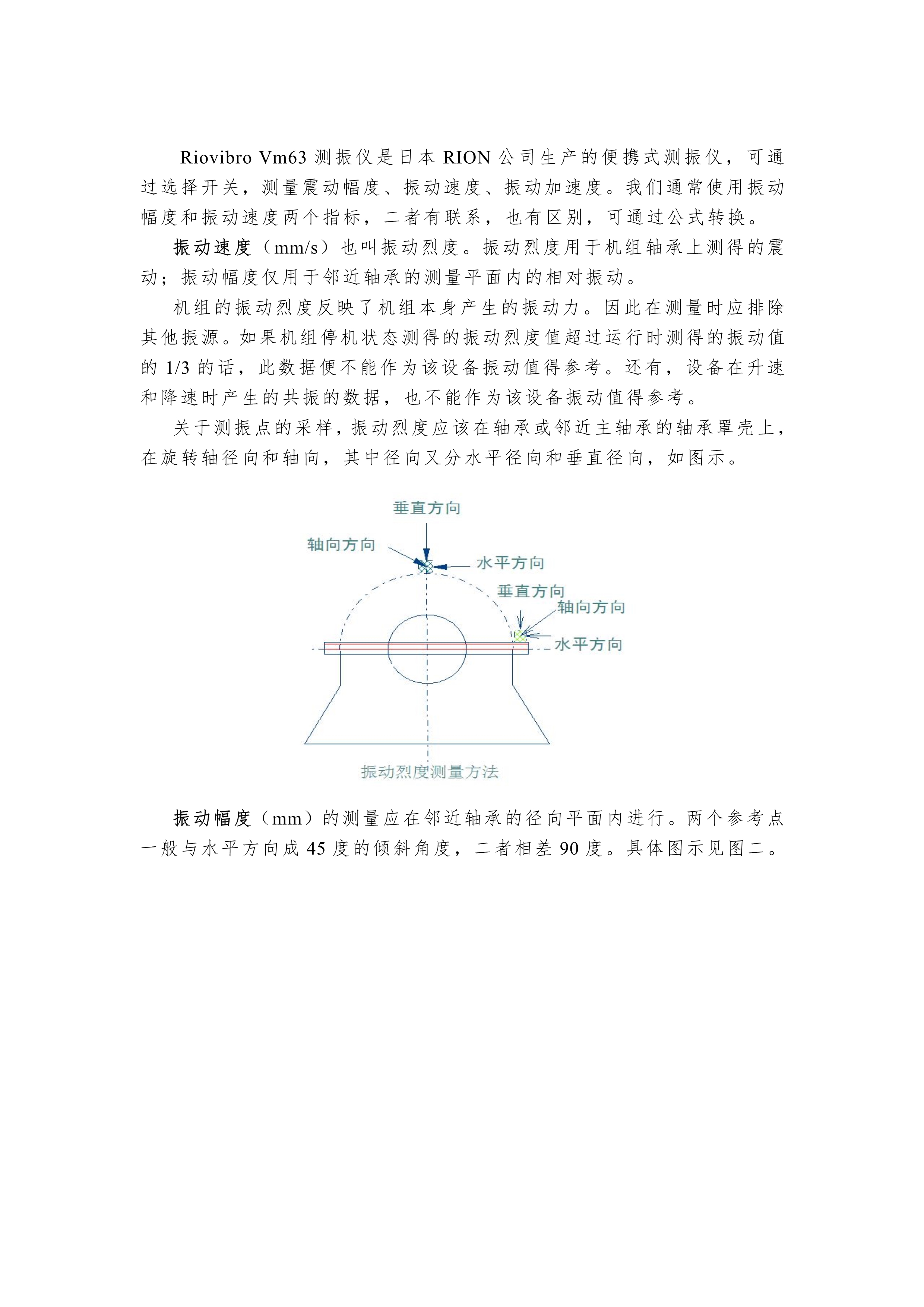

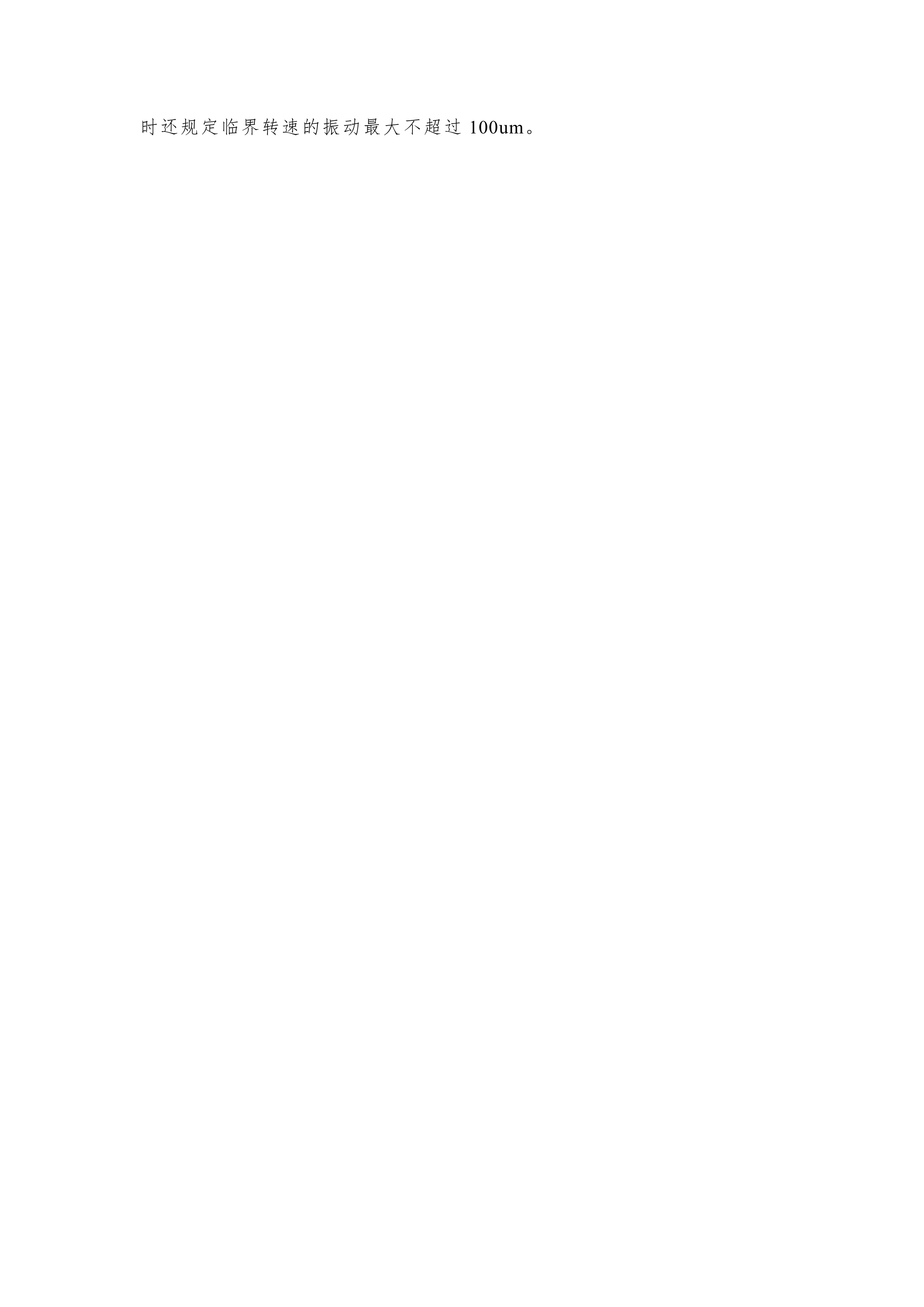

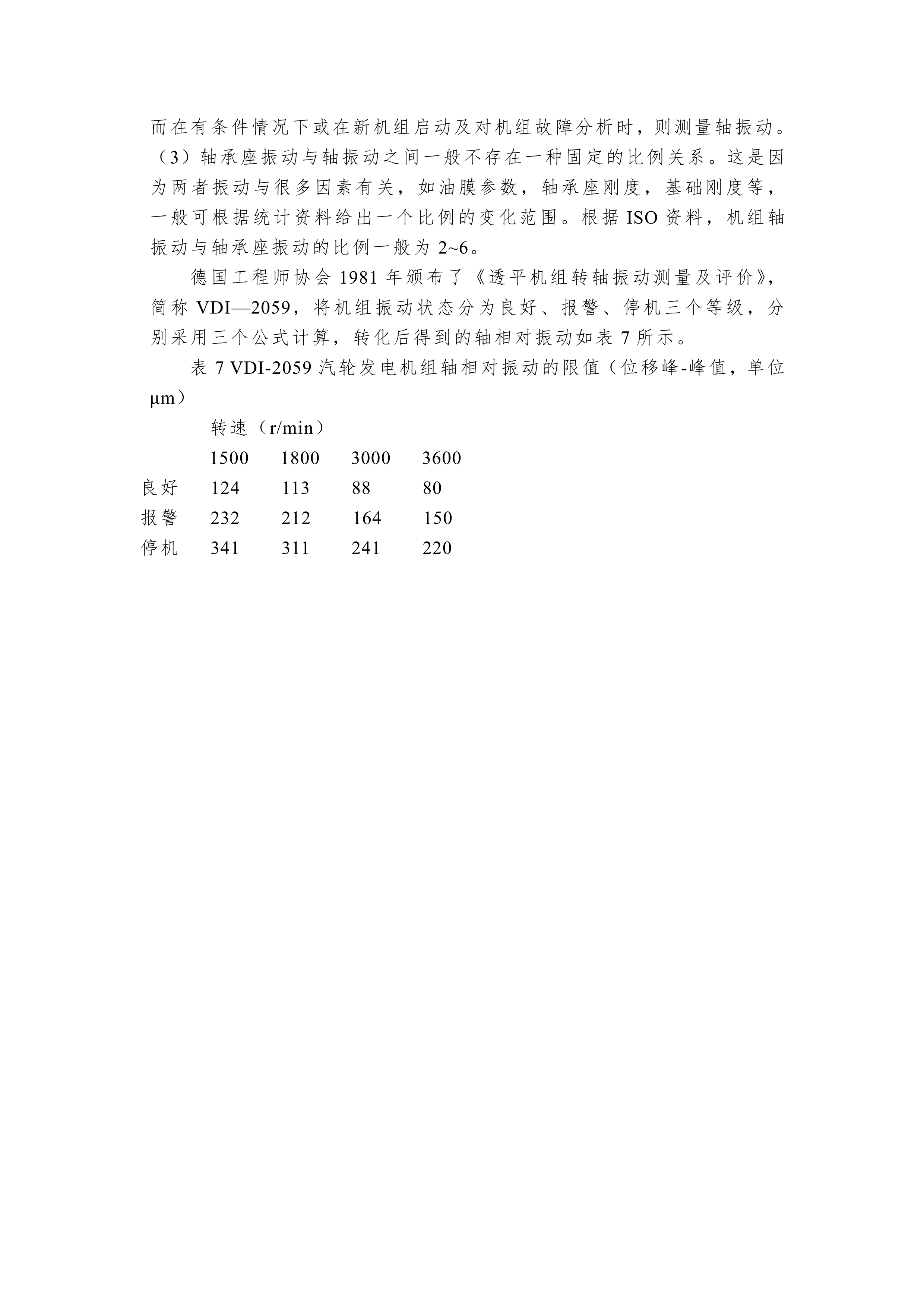

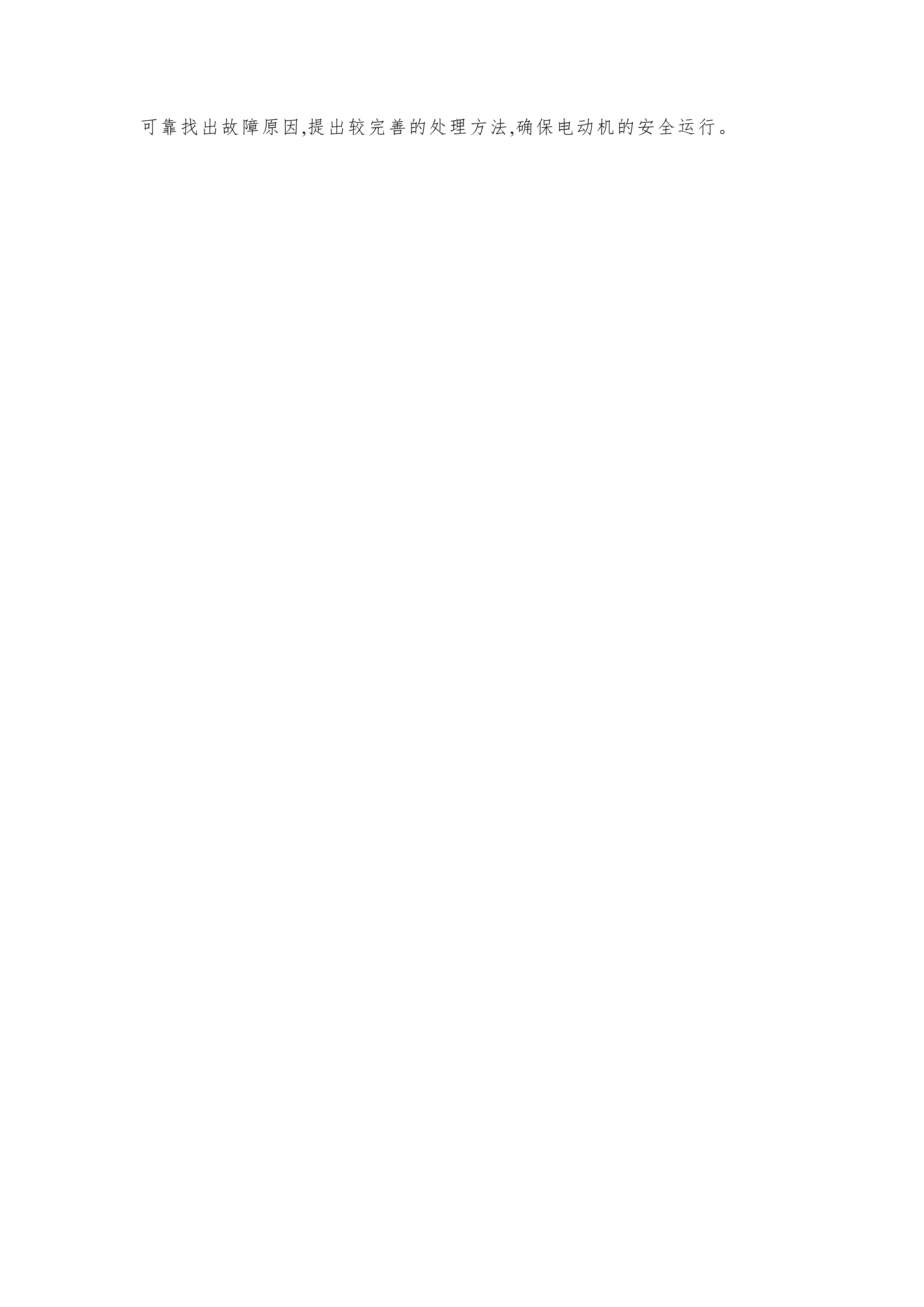

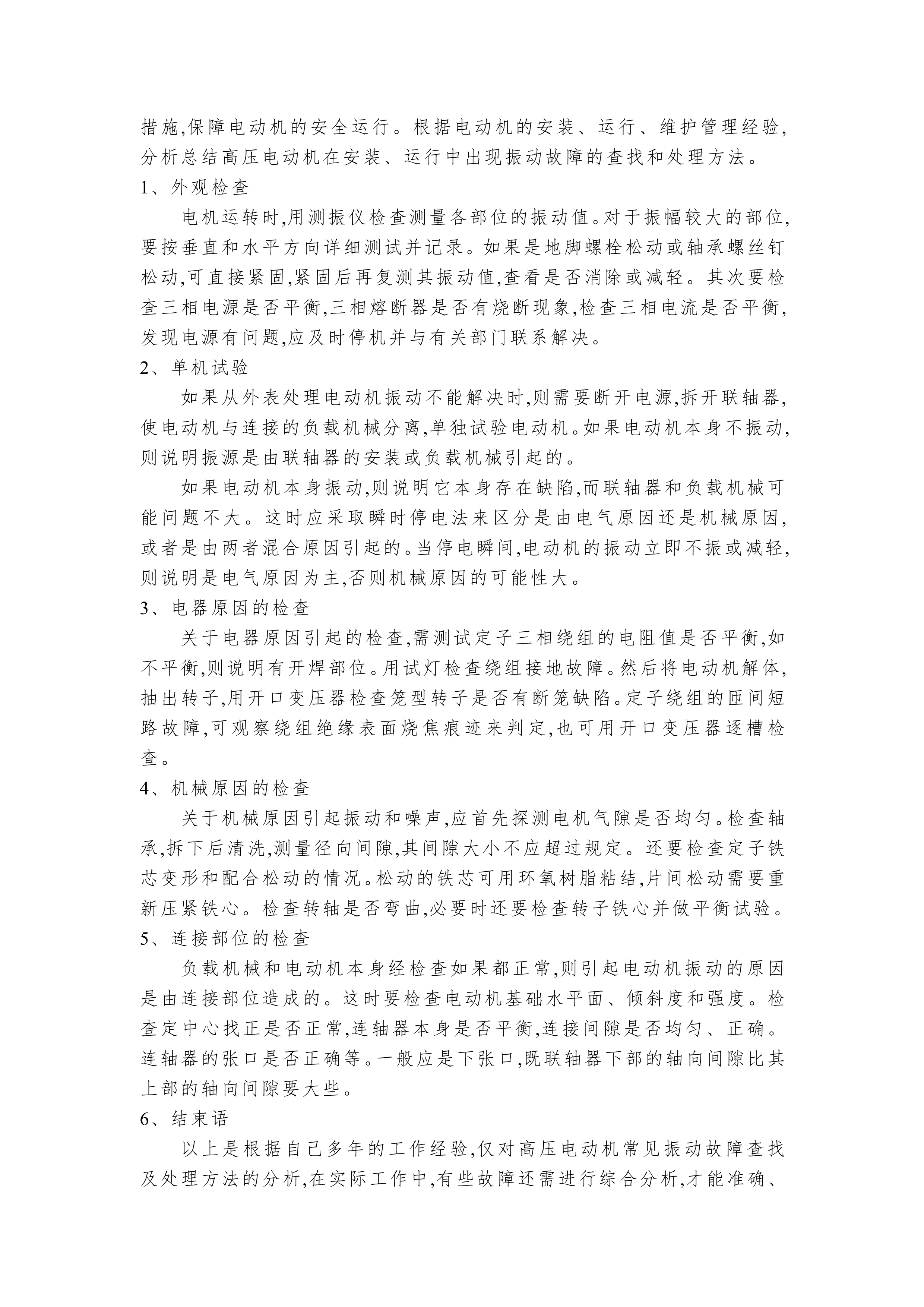

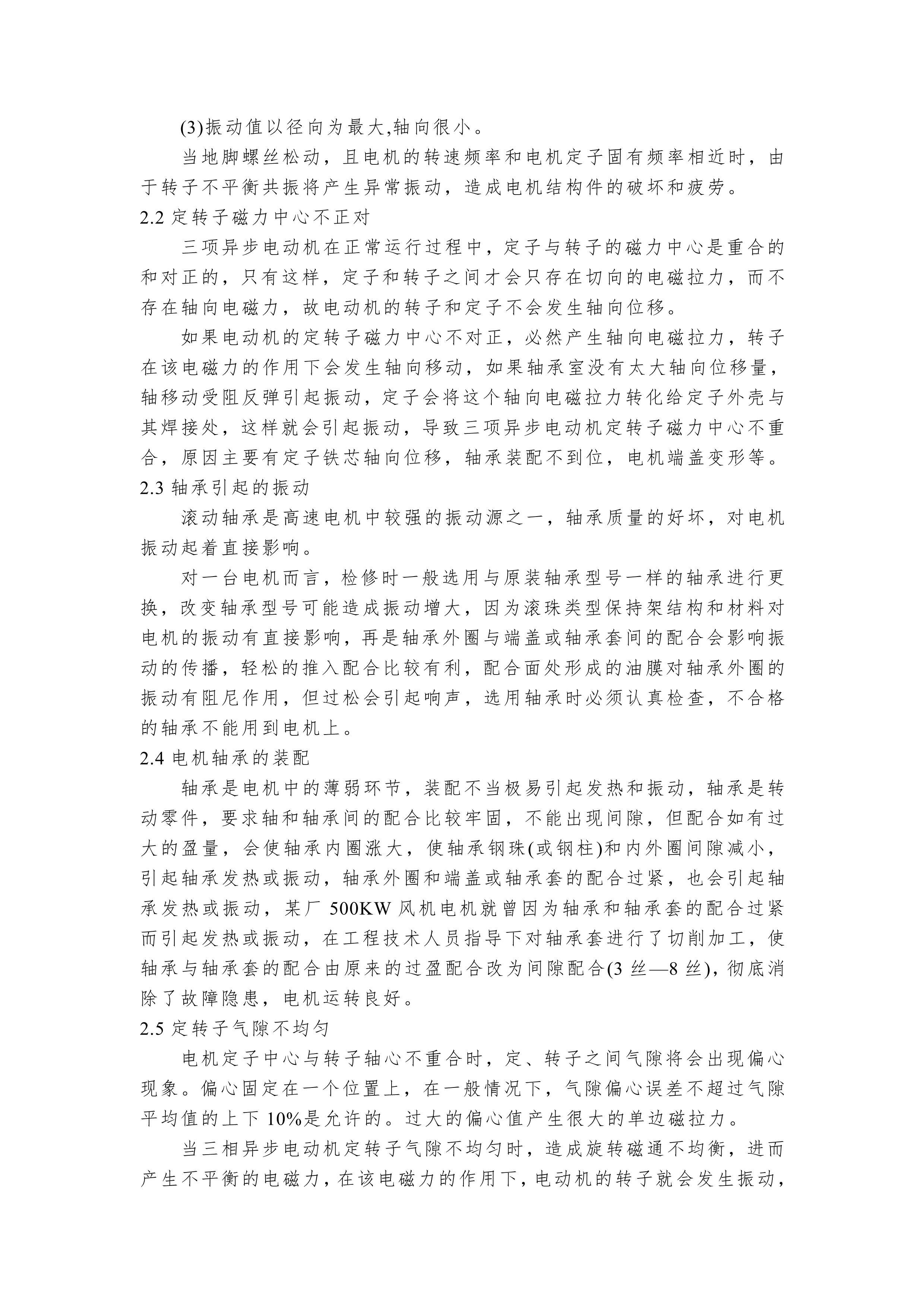

附參考資料
