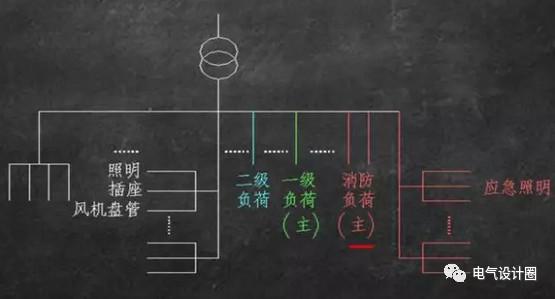

電氣設計中應給出斷路器的整定值，但斷路器的整定值與配電系統的負荷密切相關，配電系統中單相設備較多，如照明負荷、插座負荷等。那么，在計算負荷時，簡單地把單相負荷相加就夠了嗎？

一、規范要求

單相負載應均勻分布到三相。當計算范圍內單相負荷總計算容量小于三相對稱負荷總計算容量的15%時，應全部按三相對稱負荷計算；當超過15%時，應將單相負荷換算成等效的三相負荷，然后與三相負荷相加。

《民用建筑電氣設計規范》 3.5.5

二、對規范的理解

當配電系統中存在大量單相負荷時，計算負荷時，應與等效三相負荷進行比較。如果等效三相負荷與單相負荷相加之差小于等效三相負荷總計算容量的15%，則可以假定單相設備默認為三相平衡，然后可以直接相加；如果大于等效三相負荷總計算容量的15%，則單相負荷應等效為三相負荷3354，大值乘以3

例如下圖：

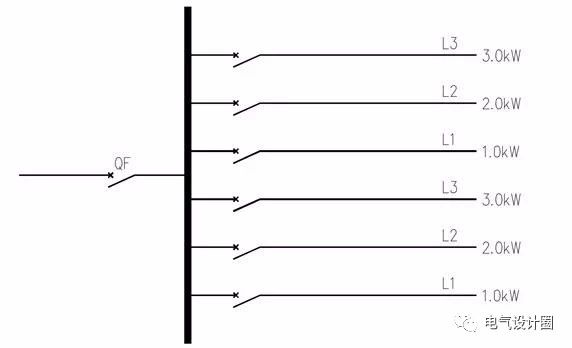

對于這張配電系統圖：L1 L2 L3=12KW，大相L3=6KW，等效三相負荷：6KW * 3=18KW兩者的區別是：18-12=6KW，明顯比18KW多15%。因此，在設置配電箱總開關QF時，應考慮為18KW，而不是12KW。

三、對開關整定值得影響

從上圖可以看出，如果通過簡單的負荷相加計算負荷為12KW，此時計算電流為20.26A(功率因數考慮為0.9)，那么根據《低壓配電設計規范》第6.3.3條的規范要求，斷路器長延時脫扣器的整定值可以為25A。此時不考慮單相負載的三相平衡問題；

如果考慮三相平衡，功率為18KW，計算電流為30.4A(功率因數為0.9)，那么根據《低壓配電設計規范》第6.3.3條的規范要求，斷路器長延時脫扣器的整定值應為32A。

四、單相負荷電流的計算？

單相負載電流的計算公式為：P=IUcos，相電流I=P/Ucos。

類型：

I為相電流，等于線電流；p是負載功率；u相電壓，通常為220V。cos功率因數，一般取0.8。

對于三相平衡電路，功率的計算公式為：P=1.732IUcos。

線電流公式可以從功率公式推導出來：I=P/1.732Ucos。

其中：P為負載功率；u線電壓，通常為380V。cos功率因數，一般取0.8。

交流電的大小隨著線圈的轉動而變化。交流電在某一瞬間的值稱為瞬時值，用小寫字母表示。瞬時值的大值稱為交流電的大值，用帶下標m的大寫字母表示，如Um、im等。

為了反映實際效果，工程上通常采用交流電的有效值。有效值定義如下：如果在相同的時間T內，交流電流和直流電流分別通過相同的電阻R.

當電阻產生的熱量相等時，交流電流的有效值等于DC電流的有效值。有效值也叫均方根值，用大寫字母表示。

交流電一次所需的時間稱為周期，用T表示，單位為秒。交流電在一秒鐘內變化的次數稱為頻率，用f表示，單位為(Hz) Hz。常用的單位是(kHz)千赫和(MHz)兆赫。

并且周期和頻率互為倒數，即由于交流電一個周期所經歷的電角度為360，即2弧度，角頻率，角頻率的單位為弧度每秒(rad/s)。

從以上分析可以看出，如果在電氣設計中不考慮三相負荷的平衡，可能會出現配電箱總開關不及時跳閘的風險，這是電氣設計所不允許的。

因此，在設置配電箱總開關時，應考慮三相負荷的平衡。
