電機星三角電路圖(閉式星三角啟動電路圖詳解)

星三角閉合啟動電路圖的詳細說明

與星形-三角形啟動相比，閉合星形-三角形啟動中有3個以上的電阻。

閉式星三角啟動電路圖詳解

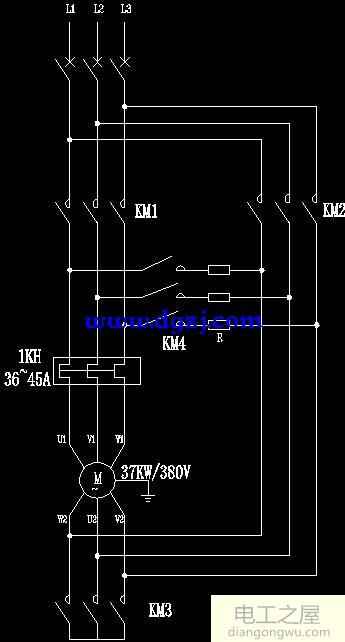

輔助圖片

閉式星三角啟動電路圖詳解

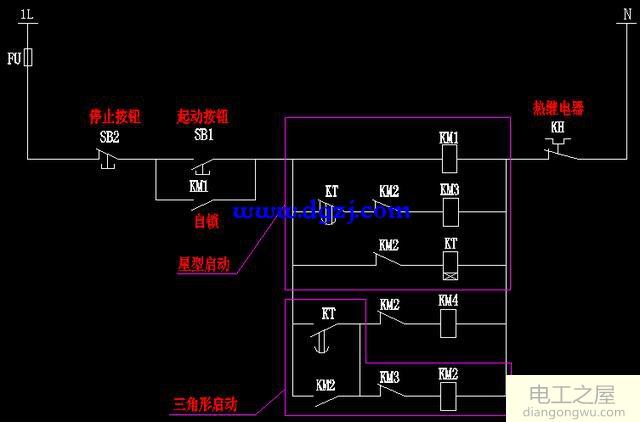

具體來說，我們畫一個圓，有一個星形起點和一個三角形起點。

閉式星三角啟動電路圖詳解

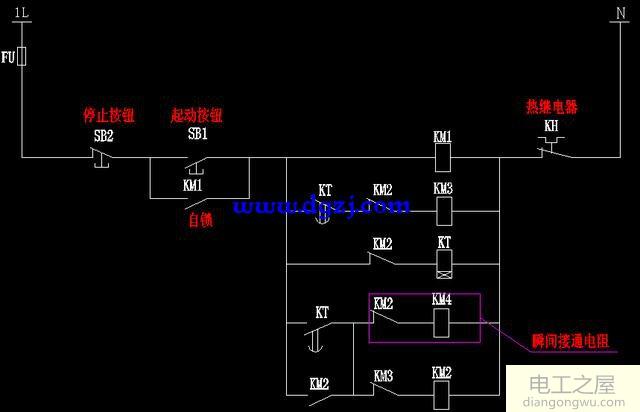

下圖中的

鍵位于連接電阻的部分。

閉式星三角啟動電路圖詳解

我知道星三角開始是從星形開始的，然后被時間繼電器延遲，然后三角開始。

但是，封閉的星三角起始點需要再執行一個步驟：

1.明星開始優先級

2.被時間繼電器延遲

3.立即抵抗

4.然后三角形開始。

為什么電阻器立即打開？

1.查看先前的KT，KT常開觸點操作，KM2常閉輔助觸電和KM4（先接收電），

2.下面的KM3的常閉觸點需要在打開KM2之前先將KT的常閉觸點切斷KM3線圈

3.在同時向KM2線圈供電后，常閉觸點斷開，KM4斷開。
