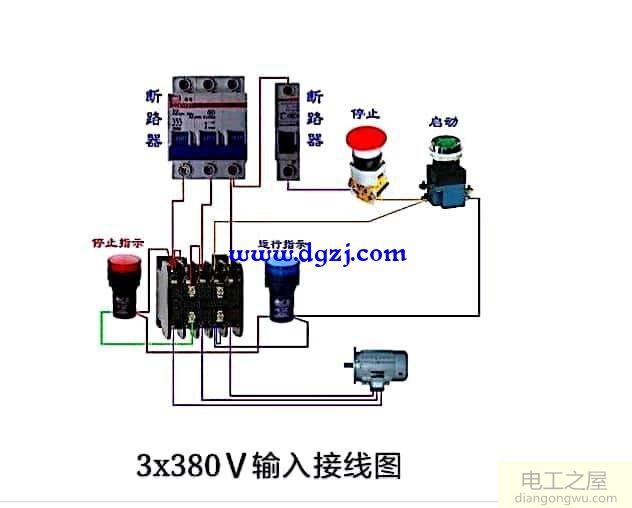

它具有受控的3P斷路器，1P斷路器，綠色的啟動按鈕（由一對常開觸點3到4組成）和停止按鈕（由一對常閉觸點1組成）。 ?2），兩個380V指示燈，帶有380V工作吸合線圈的交流接觸器（學習時，在交流接觸器后面串聯另一個熱繼電器以保護三相異步電動機，并且該熱繼電器與交流異步電動機串聯） 38OV引入線圈電路一對常閉觸點，當電動機發生過載和過流時，熱繼電器的延伸部分會因電流而變形和膨脹，并壓下輔助觸點，以保護電動機的安全。將觸發器斷開即可停止工作），簡單的方法是啟動，鎖定和停止是由三相異步電動機組成的物理控制電路。

工作過程如下：合上三相斷路器，然后合上控制電路的1p斷路器，為電路提供3x380V的工作電源（3x380V也可以標記為L(zhǎng)1，L2，L3。線路，任何兩相線路電壓都稱為線路電壓，即380V。這時，按下開始按鈕會將原來的常開靜態更改為:關閉，并且電流從樁頭流出。 1P斷路器通過停止按鈕從常閉1到2連接到啟動按鈕3到4。然后，它流到接觸器的輔助常開觸點的一端，這時電流流到380v線圈的一端。另一端直接連接到接觸器輸入電源的相線，形成380V引入線圈。建立了一個完全閉合的工作電路，以便線圈產生磁吸力以閉合接觸器。此時，輔助常開觸點從原來的常開變?yōu)槌ｉ]，這時，啟動按鈕完成任務，輔助觸點進行自動鎖定操作。此時，活動的綠色指示燈也點亮，并且停止燈連接到一組常閉觸點。由于線圈是閉合的，因此它會從原來的常閉狀態變?yōu)槌ｉ_狀態并自動關閉。由于電機連接到接觸器的底部，由于線圈的自鎖和閉合，三對主觸頭從原來的常開變?yōu)槌ｉ]，并且三相電能直接輸出。連接到三相異步電動機。
