三相電動機高低速接線圖，電機高低速怎么接線
- 發布時間:??2021-03-07
- 分類：公司動態
- 作者：
- 來源:網絡
- 訪問量：1774
兩級電動機通過通過外部端子接線實現不同的連接方式來改變定子繞組中的極對數，從而實現不同的速度。兩級電動機內部有兩組繞組。您可以通過更改不同的繞組來調整速度。不同繞組的極對數不同。
高速和低速接線

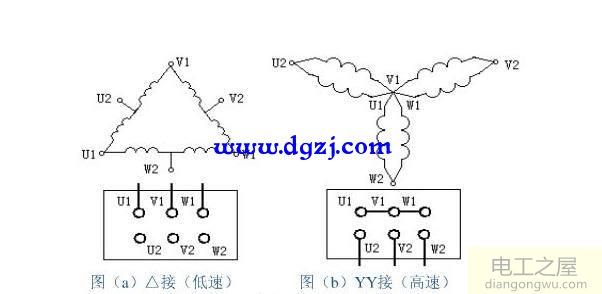

電動機在低速時為三角形連接，在高速時為雙YY連接。高速和低速可通過三個接觸器進行切換。
原理圖

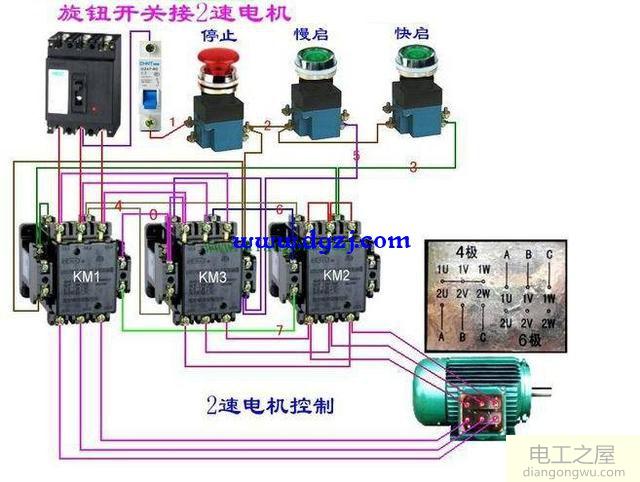

物理接線

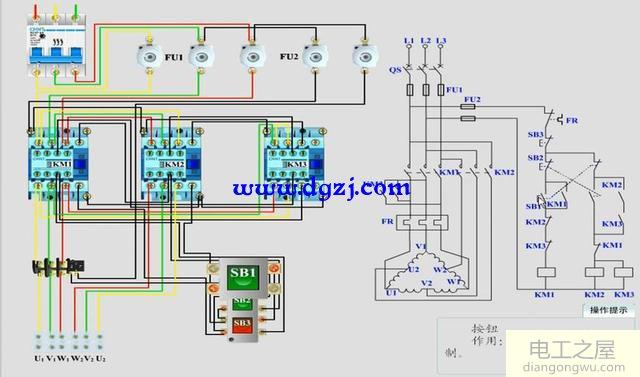

原理圖
如圖所示，當按下SB1時，KM1自動鎖定，并且電動機通過三角形連接以低速運行。當您按SB2時，KM1將斷開連接，而KM2和KM3將同時自鎖。此時，電動機以雙YY型連接并高速運行。 KM1和（KM2KM3）互鎖以使其更安全。
